ADP667ANZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADP667ANZ
Производитель

ADI
Чип воркер Часть №

CW12153336
Категория

Чип стабилизации напряжения
Упаковка

DIP-8
Описание

ANALOG DEVICES ADP667ANZ LDO Voltage Regulator, Adjustable, 3.5V to 16.5V in, 150mV drop, 1.3V to 16V/250mA out, DIP-8
даташит

Datasheet

Способ оплаты и доставка

ADP667ANZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADP667ANZ Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	ADP667ANZ
Производитель	ADI
Чип воркер Часть №	CW12153336
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Рабочее Напряжение	3.5V ~ 16.5V
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	16.5V (max)
Выходное Напряжение	1.3.16 V
Выходной Ток	250 mA
Ток Питания	20.0 mA
Количество Стежков	8 Position
Рассеяние Мощности	0.625 W
Ток Покоя	0.02 mA
Напряжение Отпадания	150 mV
Максимальное входное напряжение	16.5 V
Входное напряжение (мин)	3.5 V
Выходное напряжение (Макс)	16 V
Выходное напряжение (мин)	1.3 V
Выходной ток (Макс)	250 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	625 mW
точность	±4 %
Входное напряжение	3.5V ~ 16.5V
	Развернуть все
Длина	9.27 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20

ADP667ANZ Описание продукта

Product Details

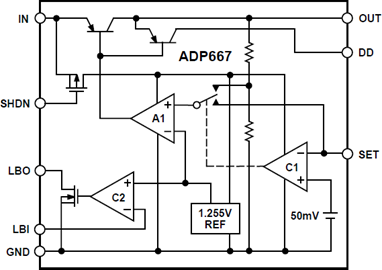

The ADP667 is a low-dropout precision voltage regulator that can supply up to 250 mA output current. It can be used to give a fixed +5 V output with no additional external components or can be adjusted from +1.3 V to +16 V using two external resistors. Fixed or adjustable operation is automatically selected via the SET input. The low quiescent current (20 µA) in conjunction with the standby or shutdown mode (0.2 µA) makes this device especially suitable for battery powered systems. The dropout voltage when supplying 100 µA is only 5 mV allowing operation with minimal headroom and prolonging the battery useful life. At higher output current levels the dropout remains low increasing to just 150 mV when supplying 200 mA. A wide input voltage range from 3.5 V to 16.5 V is allowable.
Additional features include a dropout detector and a low supply/ battery monitoring comparator. The dropout detector can be used to signal loss of regulation, while the low battery detector can be used to monitor the input supply voltage.
The ADP667 is a pin-compatible replacement for the MAX667. It is specified over the industrial temperature range -40°C to +85°C and is available in an 8-pin DIP and in narrow surface mount (SOIC) packages.
**APPLICATIONS**
Handheld Instruments
Cellular Telephones
Battery Operated Devices
Portable Equipment
Solar Powered Instruments
High Efficiency Linear Power Supplies
### Features and Benefits
Low-Dropout: 150 mV @ 200 mA
Low Power CMOS: 20 µA Quiescent Current
Shutdown Mode: 0.2 µA Quiescent Current
250 mA Output Current
Pin Compatible with MAX667
Stable with 10 µF Load Capacitor
Low Battery Detector
Fixed +5 V or Adjustable Output
+3.5 V to +16.5 V Input Range
Dropout Detector Output
