ADM2490EBRWZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADM2490EBRWZ
Производитель

ADI
Чип воркер Часть №

CW703578
Категория

Чип интерфейса
Упаковка

SOIC-16
Описание

5kV Signal Isolated, High Speed (16Mbps), ESD Protected, Full Duplex RS-485 Transceiver
даташит

Datasheet

Способ оплаты и доставка

ADM2490EBRWZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADM2490EBRWZ Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	ADM2490EBRWZ
Производитель	ADI
Чип воркер Часть №	CW703578
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	2.70V (min)
Рабочее Напряжение	3V, 5V
Ток Питания	60 mA
Количество Каналов	2 Channel
Количество Стежков	16 Position
Скорость Передачи Данных	10.0 Mbps
Напряжение Изоляции	5000 Vrms
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V, 5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
	Развернуть все
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

ADM2490EBRWZ Описание продукта

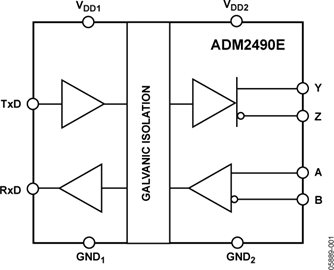

The ADM2490EBRWZ is a Full-duplex iCoupler® Isolated RS-485 Transceiver suitable for high speed, full-duplex communication on multipoint transmission lines. The device employs the iCoupler® technology to combine a 2-channel isolator, a three-state differential line driver and a differential input receiver. The differential transmitter outputs and receiver inputs feature electrostatic discharge circuitry that provides protection to ±8kV using the human body model (HBM). The logic side of the device can be powered with either a 5 or a 3.3V supply, whereas the bus side requires an isolated 5V supply. The device has current-limiting and thermal shutdown features to protect against output short circuits and situations where bus contention causes excessive power dissipation.
Isolated, full-duplex RS-485/RS-422 transceiver
±8kV ESD protection on RS-485 input/output pins
16Mbps Data rate
Complies with ANSI TIA/EIA-485-A-1998 and ISO 8482:1987 (E)
High common-mode transient immunity (>25kV/µs)
Receiver has open-circuit, fail-safe design
32 Nodes on the bus
Thermal shutdown protection
ESD sensitive device, take proper precaution while handling the device.
