ADM00352 - Microchip

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADM00352
Производитель

Microchip
Чип воркер Часть №

CW27486638
Категория

Версия для разработки
Упаковка

-
Описание

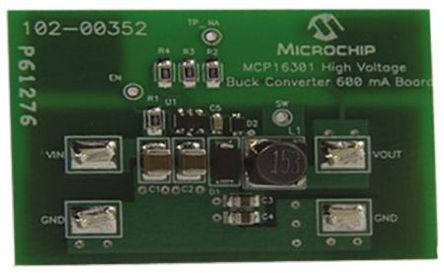

MICROCHIP ADM00352 Demonstration Board for High Voltage Buck Converter 600mA, Step Down DC to DC Converter
даташит

Datasheet

Способ оплаты и доставка

ADM00352 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADM00352 Версия для разработки характеристики

Атрибут	Значение атрибута

Часть №	ADM00352
Производитель	Microchip
Чип воркер Часть №	CW27486638
Категория	Версия для разработки
даташит	Datasheet
Корпус/Пакет	-
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	600 mA
Частота Переключения	500 kHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4V ~ 30V
	Развернуть все
Жизненный Цикл Продукта	Unknown
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
HTS кодекс	8542330001
ECCN кодекс	EAR99

ADM00352 Описание продукта

The ADM00352 is a MCP16301 high voltage buck converter 600mA demo board. Which is highly integrated, high efficiency,fixed frequency, step down DC to DC converter in a popular 6 pin SOT 23 package that operates from input voltage sources up to 30V. Integrated features include a high side switch, fixed frequency peak current mode control, internal compensation, peak current limit and overtemperature protection. Minimal external components are necessary to develop a complete step down DC to DC converter power supply. High converter efficiency is achieved by integrating the current limited, low resistance, high speed N-Channel MOSFET and associated drive circuitry. High switching frequency minimizes the size of external filtering components, resulting in a small solution size. The MCP16301 can supply 600mA of continuous current while regulating the output voltage from 2.0V to 15V. An integrated, high performance peak current mode architecture keeps the output voltage tightly regulated.
Output voltage set to 3.3V
600mA output current
Input voltage range 4V to 30V with 40V transients
EN input test point
500KHz fixed frequency
Adjustable output voltage
Low device shutdown current
Cycle by cycle peak current limit
Up to 96% typical efficiency
Over temperature protection
