ADG5421BRMZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADG5421BRMZ
Производитель

ADI
Чип воркер Часть №

CW574134
Категория

Чип аналогового переключателя
Упаковка

MSOP-10
Описание

ANALOG DEVICES ADG5421BRMZ Analog Switch, Dual Channel, SPST, 2Channels, 30Ω, 9V to 40V, ± 9V to ± 22V, MSOP, 10Pins
даташит

Datasheet

Способ оплаты и доставка

ADG5421BRMZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADG5421BRMZ Чип аналогового переключателя характеристики

Атрибут	Значение атрибута

Часть №	ADG5421BRMZ
Производитель	ADI
Чип воркер Часть №	CW574134
Категория	Чип аналогового переключателя
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Количество Выходных Интерфейсов	2 Output
Ток Питания	80 μA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	10 Position
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	250 MHz
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	9 V
	Развернуть все
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

ADG5421BRMZ Описание продукта

Product Details

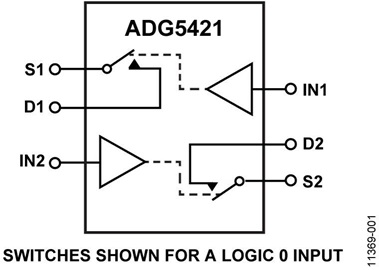

The ADG5421 is a monolithic industrial CMOS analog switch containing two independent latch-up immune single-pole/single-throw (SPST) switches. Each switch conducts equally well in both directions when on, and has an input signal range that extends to the power supplies. In the off condition, signal levels up to the supplies are blocked. Both ADG5421 switches are turned on with a Logic 1 input.
The ultralow on resistance and on-resistance flatness of these switches make them ideal solutions for data acquisition and gain switching applications, where low distortion is critical. The latch-up immune construction, and high ESD rating, makes these switches more robust in harsh environments.
**PRODUCT HIGHLIGHTS**
1. Trench isolation guards against latch-up. A dielectric trench
separates the P and N channel transistors thereby preventing
latch-up even under severe overvoltage conditions.
2. Low RON.
3. Dual-supply operation. For applications where the analog signal is bipolar, the ADG5421 can be operated from dual supplies up to ±22 V.
4. Single-supply operation. For applications where the analog
signal is unipolar, the ADG5421 can be operated
from a single-rail power supply up to 40 V.
5. 3 V logic compatible digital inputs: VINH = 2.0 V, VINL = 0.8 V.
6. No VL logic power supply required.
7. Available in 10-lead MSOP package.
**APPLICATIONS**
High voltage signal routing
Automatic test equipment
Analog front-end circuits
Precision data acquisition
Industrial Instrumentation
Amplifier gain select
Relay replacement
### Features and Benefits
Latch-up immune under all circumstances
Human body model (HBM) ESD rating: 8 kV
Low on resistance (13.5 Ω)
±9 V to ±22 V dual-supply operation
9 V to 40 V single-supply operation
48 V supply maximum ratings
Fully specified at ±15 V, ±20 V, +12 V, and +36 V
VSS to VDD analog signal range

Развернуть все
