ADG5409BRUZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADG5409BRUZ
Производитель

ADI
Чип воркер Часть №

CW1981526
Категория

Чип аналогового переключателя
Упаковка

TSSOP-16
Описание

ANALOG DEVICES ADG5409BRUZ 8:1 Analog Multiplexer IC, Dual, 22Ω, 9V to 40V, TSSOP-16
даташит

Datasheet

Способ оплаты и доставка

ADG5409BRUZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADG5409BRUZ Чип аналогового переключателя характеристики

Атрибут	Значение атрибута

Часть №	ADG5409BRUZ
Производитель	ADI
Чип воркер Часть №	CW1981526
Категория	Чип аналогового переключателя
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Количество Выходных Интерфейсов	2 Output
Ток Питания	100 µA
Количество Цепей	2 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Рассеяние Мощности	2.9 mW
Ширина Ленты	88 MHz
Количество входов	8 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	88 MHz
Напряжение питания	9V ~ 40V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	20 V
	Развернуть все
Длина	5.1 mm
Ширина	4.5 mm
Высота	1.2 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

ADG5409BRUZ Описание продукта

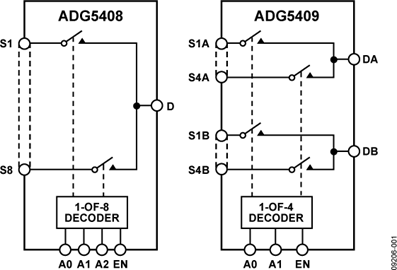

The ADG5409 series monolithic CMOS Analog Multiplexer comprising four differential channels. The IC switches one of four differential inputs to a common differential output, as determined by the 2-bit binary address lines, A0 and A1. An EN input on both devices enables or disables the device. When EN is disabled, all channels switch off. The on-resistance profile is very flat over the full analog input range, which ensures good linearity and low distortion when switching audio signals. High switching speed also makes the parts suitable for video signal switching. The switch conducts equally well in both directions when on and each switch has an input signal range that extends to the power supplies. In the off condition, signal levels up to the supplies are blocked. The device does not have VL pins, rather, the logic power supply is generated internally by an on-chip voltage generator.
Latch-up proof
8kV Human body model (HBM) ESD rating
48V Supply maximum ratings
Fully specified at ±15 V, ±20 V, +12V and +36 V
VSS to VDD Analog signal range
