ADG413BRUZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADG413BRUZ
Производитель

ADI
Чип воркер Часть №

CW846471
Категория

Чип аналогового переключателя
Упаковка

TSSOP-16
Описание

ANALOG DEVICES ADG413BRUZ Analog Switch, Quad Channel, SPST, 4Channels, 35Ω, ± 15V, TSSOP, 16Pins
даташит

Datasheet

Способ оплаты и доставка

ADG413BRUZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADG413BRUZ Чип аналогового переключателя характеристики

Атрибут	Значение атрибута

Часть №	ADG413BRUZ
Производитель	ADI
Чип воркер Часть №	CW846471
Категория	Чип аналогового переключателя
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Количество Выходных Интерфейсов	4 Output
Тип Контактов	SPST
Ток Питания	100 pA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Битов	4 Bit
Рассеяние Мощности	0.45 W
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	450 mW
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	5 V
	Развернуть все
Длина	5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

ADG413BRUZ Описание продукта

GENERAL DESCRIPTION

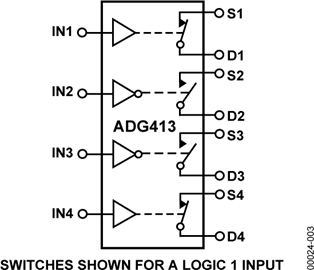

The ADG411, ADG412, and ADG413 are monolithic CMOS devices comprising four independently selectable switches. They are designed on an enhanced LC2MOS process which provides low power dissipation yet gives high switching speed and low on resistance.
The on resistance profile is very flat over the full analog input range ensuring excellent linearity and low distortion when switching audio signals. Fast switching speed coupled with high signal bandwidth also make the parts suitable for video signal switching. CMOS construction ensures ultralow power dissipation, making the parts ideally suited for portable and battery-powered instruments
FEATURES
44 V supply maximum ratings
±15 V analog signal range
Low on resistance (< 35 Ω)
Ultralow power dissipation (35 μW)
Fast switching times
tON < 175 ns
tOFF < 145 ns
TTL-/CMOS-compatible
Plug-in replacement for DG411/DG412/DG413
APPLICATIONS
Audio and video switching
Automatic test equipment
Precision data acquisition
Battery-powered systems
Sample-and-hold systems
Communication systems
