ADF4112BRUZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADF4112BRUZ
Производитель

ADI
Чип воркер Часть №

CW336570
Категория

Тактовый генератор
Упаковка

TSSOP-16
Описание

Clock Generator 5MHz to 3GHz Input 165MHz Output 16Pin TSSOP
даташит

Datasheet

Способ оплаты и доставка

ADF4112BRUZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADF4112BRUZ Тактовый генератор характеристики

Атрибут	Значение атрибута

Часть №	ADF4112BRUZ
Производитель	ADI
Чип воркер Часть №	CW336570
Категория	Тактовый генератор
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Частота	3 GHz
Напряжение Питания (DC)	2.70V (min)
Количество Выходных Интерфейсов	1 Output
Ток Питания	6.5 mA
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
	Развернуть все
Длина	5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	PB free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	5A991.b

ADF4112BRUZ Описание продукта

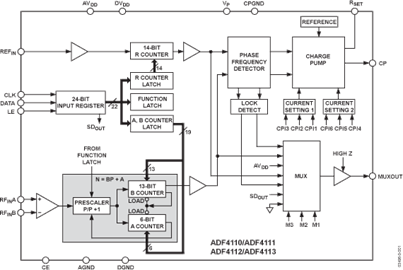

The ADF4112BRUZ is a Frequency Synthesizer can be used to implement local oscillators in the up and down conversion sections of wireless receivers and transmitters. They consist of low-noise digital PFD (Phase Frequency Detector), a precision charge pump, a programmable reference divider, programmable A and B counters and a dual modulus prescaler (P/P+1). The A (6-bit) and B (13-bit) counters, in conjunction with the dual modulus prescaler (P/P+1), implement an N divider (N = BP+A). In addition, the 14-bit reference counter (R Counter), allows selectable REFIN frequencies at the PFD input. A complete PLL (Phase-Locked Loop) can be implemented if the synthesizer is used with an external loop filter and VCO (Voltage Controlled Oscillator). Control of all the on-chip registers is via a simple 3-wire interface. The device operates with a power supply ranging from 2.7 to 5.5V and can be powered down when not in use.
Separate Vp allows extended tuning voltage in 3V systems
Programmable charge pump currents
Programmable anti-backlash pulse width
3-wire serial interface
Digital lock detect
Power down mode
