ADE7858ACPZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADE7858ACPZ
Производитель

ADI
Чип воркер Часть №

CW1104704
Категория

Интегрированный чип особого применения
Упаковка

LFCSP-40
Описание

ANALOG DEVICES ADE7858ACPZ Special Function IC, Poly Phase Multifunction Energy Metering, 2.97V to 3.63V, LFCSP-40
даташит

Datasheet

Способ оплаты и доставка

ADE7858ACPZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADE7858ACPZ Интегрированный чип особого применения характеристики

Атрибут	Значение атрибута

Часть №	ADE7858ACPZ
Производитель	ADI
Чип воркер Часть №	CW1104704
Категория	Интегрированный чип особого применения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	LFCSP-40
Напряжение Питания (DC)	2.97V (min)
Ток Питания	20 mA
Количество Стежков	40 Position
Входной Импеданс	400 kΩ
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.8V ~ 3.7V
Напряжение питания (Макс)	3.63 V
Напряжение питания (мин)	2.97 V
	Развернуть все
Длина	6.1 mm
Ширина	6.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

ADE7858ACPZ Описание продукта

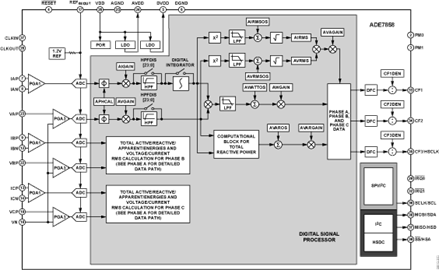

The ADE7858ACPZ is a high accuracy, 3-phase Electrical Energy Measurement IC with serial interfaces and three flexible pulse outputs. The ADE78xx devices incorporate second-order Σ-∆ analog-to-digital converters (ADCs), a digital integrator, reference circuitry and all of the signal processing required to perform, total active, reactive and apparent energy measurement and rms calculation. A fixed function digital signal processor (DSP) executes this signal processing. The DSP program is stored in the internal ROM memory. The device is suitable for measuring active, reactive and apparent energy in various 3-phase configurations, such as wye or delta services, with both three and four wires. The device provides system calibration features for each phase, that is, RMS offset correction, phase calibration and gain calibration.
Supports EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62053-22 and IEC 62053-23 standards
Compatible with 3-phase, 3- or 4-wire (delta or wye) and other 3-phase services
Less than 0.1% Error in active and reactive energy over a dynamic range of 1000 to 1 at TA = 25°C
Less than 0.2% Error in active and reactive energy over a dynamic range of 3000 to 1 at TA = 25°C
Supports current transformer and di/dt current sensors
Supplies sampled waveform data on all three phases and on neutral current
Low power battery mode monitors phase currents for v
Battery supply input for missing neutral operation
Phase angle measurements in both current and voltage channels with a typical 0.3° error
1.2V (drift +5ppm/°C typical) Reference with external overdrive capability
Flexible I²C, SPI and HSDC serial interfaces

Развернуть все
