AD9781BCPZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD9781BCPZ
Производитель

ADI
Чип воркер Часть №

CW455200
Категория

Преобразователь DA
Упаковка

LFCSP-72
Описание

ANALOG DEVICES AD9781BCPZ Digital to Analog Converter, Dual, 14Bit, Parallel, Serial, 3.13V to 3.47V, LFCSP, 72Pins
даташит

Datasheet

Способ оплаты и доставка

AD9781BCPZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD9781BCPZ Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD9781BCPZ
Производитель	ADI
Чип воркер Часть №	CW455200
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	72 Pin
Корпус/Пакет	LFCSP-72
Количество Выходных Интерфейсов	2 Output
Количество Каналов	2 Channel
Количество Стежков	72 Position
Количество Битов	14 Bit
Рассеяние Мощности	315 mW
Частота Выборки	600 Msps
Разрешение (биты)	14.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	315 mW
Количество ЦАПов	2 DAC
Напряжение питания	3.13V ~ 3.47V
Напряжение питания (Макс)	3.47 V
Напряжение питания (мин)	3.13 V
	Развернуть все
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17

AD9781BCPZ Описание продукта

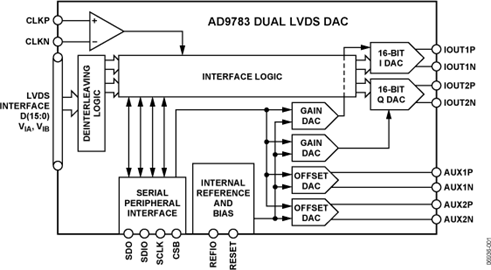

GENERAL DESCRIPTION
The AD9780/AD9781/AD9783 include pin-compatible, high dynamic range, dual digital-to-analog converters (DACs) with 12-/14-/16-bit resolutions, and sample rates of up to 500 MSPS. The devices include specific features for direct conversion transmit applications, including gain and offset compensation, and they interface seamlessly with analog quadrature modulators such as the ADL5370.
A proprietary, dynamic output architecture permits synthesis of analog outputs even above Nyquist by shifting energy away from the fundamental and into the image frequency. Full programmability is provided through a serial peripheral interface (SPI) port. Some pin-programmable features are also offered for those applications without a controller.
FEATURES
High dynamic range, dual DAC parts
Low noise and intermodulation distortion
Single carrier W-CDMA ACLR = 80 dBc @ 61.44 MHz IF
Innovative switching output stage permits usable outputs beyond Nyquist frequency
LVDS inputs with dual-port or optional interleaved single port operation
Differential analog current outputs are programmable from 8.6 mA to 31.7 mA full scale
Auxiliary 10-bit current DACs with source/sink capability for external offset nulling
Internal 1.2 V precision reference voltage source
Operates from 1.8 V and 3.3 V supplies
315 mW power dissipation
Small footprint, RoHS compliant, 72-lead LFCSP
APPLICATIONS
Wireless infrastructure
W-CDMA, CDMA2000, TD-SCDMA, WiMAX
Wideband communications
LMDS/MMDS, point-to-point
RF signal generators, arbitrary waveform generators
