AD977ABRSZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD977ABRSZ
Производитель

ADI
Чип воркер Часть №

CW1210204
Категория

Преобразователь AD
Упаковка

SSOP-28
Описание

Analog to Digital Converter, 16Bit, 200KSPS, Single, 4.75V, 5.25V, SSOP
даташит

Datasheet

Способ оплаты и доставка

AD977ABRSZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD977ABRSZ Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	AD977ABRSZ
Производитель	ADI
Чип воркер Часть №	CW1210204
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	4.75V (min)
Ток Питания	11.0 mA
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	16 Bit
Рассеяние Мощности	100 W
Частота Выборки	200 ksps
Разрешение (биты)	16.0 Bit
Входная Ёмкость	40.0 pF
Входной Импеданс	11.5 kΩ
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2017/07/07

AD977ABRSZ Описание продукта

Product Details

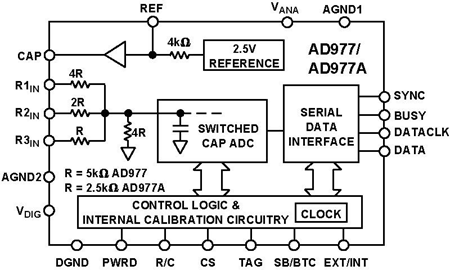

The AD977/AD977A is a high speed, low power 16-bit A/D converter that operates from a single 5 V supply. The AD977A has a throughput rate of 200 kSPS whereas the AD977 has a throughput rate of 100 kSPS. Each part contains a successive approximation, switched capacitor ADC, an internal 2.5 V reference, and a high speed serial interface. The ADC is factory calibrated to minimize all linearity errors. The AD977/AD977A is specified for full scale bipolar input ranges of ±10 V, ±5 V and ±3.3 V, and unipolar ranges of 0 V to 10 V, 0 V to 5 V and 0 V to 4 V.
### Features and Benefits
Fast 16-Bit ADC 200 kSPS Throughput Rate
Single 5 V Supply Operation
Power Dissipation 100 mW Max
Power-Down Mode 50 µW
Choice of External or Internal 2.5 V Reference
High Speed Serial Interface
Input Ranges:
Unipolar; 0 V–10 V, 0 V–5 V and
0 V–4 V
Bipolar; ±10 V, ±5 V and ±3.3 V
On-Chip Clock
20-Lead Skinny DIP or SOIC Package
28-Lead Skinny SSOP Package
