AD9280ARSZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD9280ARSZ
Производитель

ADI
Чип воркер Часть №

CW382576
Категория

Преобразователь AD
Упаковка

SSOP-28
Описание

ANALOG DEVICES AD9280ARSZ Analog to Digital Converter, 8Bit, 32MSPS, Single, 2.7V, 5.5V, SSOP
даташит

Datasheet

Способ оплаты и доставка

AD9280ARSZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD9280ARSZ Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	AD9280ARSZ
Производитель	ADI
Чип воркер Часть №	CW382576
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Напряжение Питания (DC)	2.70V (min)
Рабочее Напряжение	2.7V ~ 5.5V
Ток Питания	31.7 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	8 Bit
Рассеяние Мощности	110 W
Частота Выборки	32 Msps
Разрешение (биты)	8.0 Bit
Входная Ёмкость	1.00 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	110 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Входное напряжение	3 V
	Развернуть все
Длина	10.2 mm
Ширина	5.3 mm
Высота	1.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17

AD9280ARSZ Описание продукта

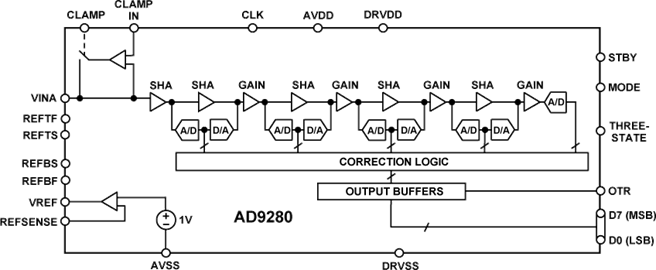

The AD9280ARSZ is a complete single-supply 8-bit CMOS Analog-to-digital Converter (ADC) with an on-chip sample-and-hold amplifier and voltage reference. The ADC uses multistage differential pipeline architecture at 32MSPS data rates and guarantees no missing codes over the full operating temperature range. The input of the ADC has been designed to ease the development of both imaging and communications systems. The user can select a variety of input ranges and offsets and can drive the input either single-ended or differentially. The sample-and-hold amplifier (SHA) is equally suited for both multiplexed systems that switch full-scale voltage levels in successive channels and sampling single-channel inputs at frequencies up to and beyond the Nyquist rate. AC-coupled input signals can be shifted to a predetermined level, with an on board clamp circuit. An external reference can also be chosen to suit the DC accuracy and temperature drift requirements of the application.
Dynamic performance is excellent
Power-down (sleep) mode
Three-state outputs
Out-of-range indicator
Built-in clamp function
Adjustable on-chip voltage reference
