AD9106BCPZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD9106BCPZ
Производитель

ADI
Чип воркер Часть №

CW1536000
Категория

Преобразователь DA
Упаковка

LFCSP-32
Описание

ANALOG DEVICES AD9106BCPZ Digital to Analogue Converter, Quad, 12Bit, 180MSPS, Single Ended, 1.7V to 3.6V, LFCSP, 32Pins
даташит

Datasheet

Способ оплаты и доставка

AD9106BCPZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD9106BCPZ Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD9106BCPZ
Производитель	ADI
Чип воркер Часть №	CW1536000
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LFCSP-32
Количество Выходных Интерфейсов	4 Output
Выходной Ток	4 mA
Количество Каналов	4 Channel
Количество Стежков	32 Position
Количество Битов	12 Bit
Частота Выборки	180 Msps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	315 mW
Количество ЦАПов	4 DAC
Напряжение питания	1.7V ~ 3.6V
	Развернуть все
Длина	5.1 mm
Ширина	5.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	PB free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

AD9106BCPZ Описание продукта

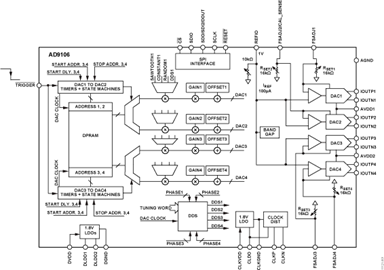

The AD9106BCPZ is a high performance quad Digital-to-analog Converter (DAC) integrating on-chip pattern memory for complex waveform generation with a direct digital synthesizer (DDS). The DDS is a 12-bit output, up to 180MHz master clock sine-wave generator with a 24-bit tuning word allowing 10.8Hz/LSB frequency resolution. SRAM data can includes directly generated stored waveforms, amplitude modulation patterns applied to DDS outputs or DDS frequency tuning words. An internal pattern control state machine allows the user to program the pattern period for DAC as well as the start delay within the pattern period for the signal output on DAC channel. An SPI interface is used to configure the digital waveform generator and load patterns into the SRAM. There are gain adjustment factors and offset adjustments applied to the digital signals on their way into the DAC. It offers exceptional AC and DC performance and supports DAC sampling rates up to 180MSPS.
On-chip DDS
Sleep mode - <5mW at 3.3V
Low power dissipation

Развернуть все
