AD8522ARZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD8522ARZ
Производитель

ADI
Чип воркер Часть №

CW751126
Категория

Преобразователь DA
Упаковка

SOIC-14
Описание

ANALOG DEVICES AD8522ARZ Digital to Analog Converter, 12Bit, 62.5KSPS, Serial, 4.5V to 5.5V, SOIC, 14Pins
даташит

Datasheet

Способ оплаты и доставка

AD8522ARZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD8522ARZ Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD8522ARZ
Производитель	ADI
Чип воркер Часть №	CW751126
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	5.00V (max)
Количество Выходных Интерфейсов	2 Output
Ток Питания	3.00 mA
Количество Каналов	2 Channel
Количество Битов	12 Bit
Рассеяние Мощности	25 mW
Частота Выборки	62.5 ksps
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	25 mW
Количество ЦАПов	2 DAC
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

AD8522ARZ Описание продукта

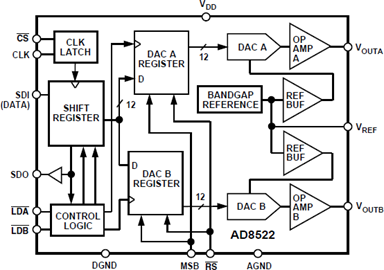

The AD8522ARZ is a complete dual 12-bit single-supply voltage output Digital-to-analog Converter (DAC) fabricated in a CBCMOS process. It features include a serial digital interface, on board reference and buffered voltage output. Ideal for 5V-only systems, this monolithic device offers ease of use and requires no external components to realize the full performance of the device. The serial digital interface allows interfacing directly to numerous microcontroller ports with a simple high speed, 3-wire data, clock and load strobe format. The 16-bit serial word contains the 12-bit data word and DAC select address, which is decoded internally or can be decoded externally using LDA, LDB inputs. A serial data output allows the user to easily daisy-chain multiple devices in conjunction with a chip select input. A reset RS input sets the outputs to zero scale or midscale, as determined by the input MSB.
No external components
Buffered voltage outputs
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
