AD847JR - ADI

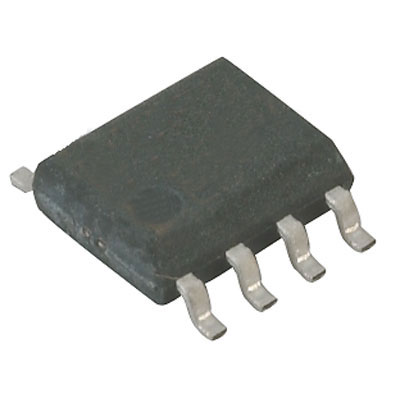

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD847JR
Производитель

ADI
Чип воркер Часть №

CW22604166
Категория

Операционный усилитель
Упаковка

SOIC-8
Описание

OP Amp Single GP ±18V 8Pin SOIC OP Amp Single GP ±18V 8Pin SOIC
даташит

Datasheet

Способ оплаты и доставка

AD847JR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD847JR Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	AD847JR
Производитель	ADI
Чип воркер Часть №	CW22604166
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Ток Питания	5.3 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Рассеяние Мощности	800 mW
Коэффициент Ослабления Синфазного Сигнала	78 dB
Входная Ёмкость	1.50 pF
Скорость Нарастания	300 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	35 MHz
Входной Импеданс	300 kΩ
Входное Напряжение Смещения	500 µV
Входной Ток Смещения	3.3 µA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	50 MHz
Рассеиваемая Мощность (Макс)	800 mW
Минимальный диапазон CMRR	78 dB
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	9 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
ECCN кодекс	EAR99

AD847JR Описание продукта

Product Details
The AD847 represents a breakthrough in high speed amplifiers offing superior ac & dc perfomance and low power, all at low cost. The excellent dc performance is demonstrated by its ±5 V specifications which include an open-loop gain of 3500 V/V (500 Ohm load) and low input offset voltage of 0.5 mV. Common-mode rejection is a minimum of 78 dB. Output voltage swing is ±3 V into loads as low as 150 Ohm. Analog Devices also offers over 30 other high speed amplifiers from the low noise AD829 (1.7nV/(root)Hz) to the ultimate video amplifier, the AD811, which features 0.01% differential gain and 0.01° differential phase.
### Features and Benefits
Superior Performance
High Unity Gain BW: 50 MHz
Low Supply Current: 5.3 mA
High Slew Rate: 300 V/µs
Excellent Video Specifications
Drives Any Capacitive Load
Fast Settling Time to 0.1% (10 V Step): 65 ns
Excellent DC Performance
High Open-Loop Gain 5.5 V/mV
(PLOAD = 1 kΩ)
Low Input Offset Voltage: 0.5 mV
Specified for ±5 V and ±15 V Operation
Available in a Wide Variety of Options
Plastic DIP and SOIC Packages
Cerdip Package
Die Form
MIL-STD-883B Processing
Tape & Reel (EIA-481A Standard)
Dual Version Available: AD827 (8 lead)
Enhanced Replacement for LM6361
