AD8479BRZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD8479BRZ
Производитель

ADI
Чип воркер Часть №

CW1594111
Категория

Операционный усилитель
Упаковка

SOIC-8
Описание

Differential Amplifier, High Common-Mode Voltage, 1 Amplifiers, 500μV, 130kHz, -40℃, 125℃
даташит

Datasheet

Способ оплаты и доставка

AD8479BRZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD8479BRZ Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	AD8479BRZ
Производитель	ADI
Чип воркер Часть №	CW1594111
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Выходной Ток	10 A
Ток Питания	550 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	80 dB
Ширина Ленты	130 kHz
Скорость Нарастания	7.50 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	130 kHz
Входное Напряжение Смещения	500 µV
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	130 KHz
Gain Bandwidth	80 dB
Минимальный диапазон CMRR	75dB ~ 85dB
Напряжение питания (Макс)	30V ~ 50V
Напряжение питания (мин)	5 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2017/07/07

AD8479BRZ Описание продукта

Product Details
The AD8479 is a difference amplifier with a very high input common-mode voltage range. The AD8479 is a precision device that allows the user to accurately measure differential signals in the presence of high common-mode voltages up to ±600 V. The AD8479 can replace costly isolation amplifiers in applications that do not require galvanic isolation. The device operates over a ±600 V common-mode voltage range and has inputs that are protected from common-mode or differential mode transients up to ±600 V.
The AD8479 has low offset, low offset drift, low gain error drift, low common-mode rejection drift, and excellent CMRR over a wide frequency range.

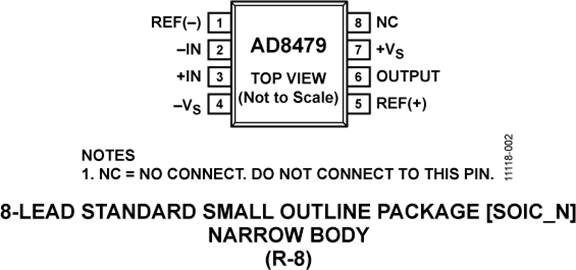

The AD8479 is available in a space-saving 8-lead SOIC package. It is operational over the −40°C to +125°C temperature range.
**APPLICATIONS**
High voltage current sensing
Battery cell voltage monitor
Power supply current monitor
Motor controls
Isolation
### Features and Benefits
±600 V common-mode voltage range
Rail-to-rail output
Fixed gain of 1
Wide power supply range of
±2.5 V to ±18 V
550 μA typical power supply current
Excellent ac specifications
\-- 90 dB minimum CMRR
\-- 130 kHz bandwidth
High accuracy dc performance
\-- 5 ppm maximum gain nonlinearity
\-- 10 µV/°C maximum offset voltage drift
\-- 5 ppm/°C maximum gain drift
