AD8362ARU - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD8362ARU
Производитель

ADI
Чип воркер Часть №

CW13312428
Категория

Радиочастотный детектор
Упаковка

TSSOP-16
Описание

RF Detector 50MHz to 3800MHz 16Pin TSSOP Tube
даташит

Datasheet

Способ оплаты и доставка

AD8362ARU Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD8362ARU Радиочастотный детектор характеристики

Атрибут	Значение атрибута

Часть №	AD8362ARU
Производитель	ADI
Чип воркер Часть №	CW13312428
Категория	Радиочастотный детектор
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Частота	50Hz ~ 3.8GHz
Напряжение Питания (DC)	5.50V (max)
Ток Питания	20 mA
Рассеяние Мощности	500 mW
Тепловое Сопротивление	125 ℃/W
Выходное напряжение (Макс)	1.275 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
точность	0.5 dB
Напряжение питания	4.5V ~ 5.5V
	Развернуть все
Длина	5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
Лицензия HK STC	NLR

AD8362ARU Описание продукта

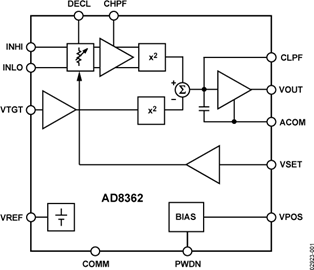

GENERAL DESCRIPTION
The AD8362 is a true rms-responding power detector that has a 65 dB measurement range. It is intended for use in a variety of high frequency communication systems and in instrumentation requiring an accurate response to signal power. It is easy to use, requiring only a single supply of 5 V and a few capacitors. It can operate from arbitrarily low frequencies to over 3.8 GHz and can accept inputs that have rms values from 1 mV to at least 1 V rms, with large crest factors, exceeding the requirements for accurate measurement of CDMA signals.
FEATURES
Complete fully calibrated measurement/control system
Accurate rms-to-dc conversion from 50 Hz to 3.8 GHz
Input dynamic range of >65 dB: −52 dBm to +8 dBm in 50 Ω
Waveform and modulation independent, such as GSM/CDMA/TDMA
Linear-in-decibels output, scaled 50 mV/dB
Law conformance error of 0.5 dB
All functions temperature and supply stable
Operates from 4.5 V to 5.5 V at 24 mA
Power-down capability to 1.3 mW
APPLICATIONS
Power amplifier linearization/control loops
Transmitter power controls
Transmitter signal strength indication (TSSI)
RF instrumentation
