AD829JRZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD829JRZ
Производитель

ADI
Чип воркер Часть №

CW625617
Категория

Видеоусилитель
Упаковка

SOIC-8
Описание

ANALOG DEVICES AD829JRZ Video Amplifier, 1 Amplifiers, 120MHz, 230V/µs, 0 °C, 70℃, 32mA
даташит

Datasheet

Способ оплаты и доставка

AD829JRZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD829JRZ Видеоусилитель характеристики

Атрибут	Значение атрибута

Часть №	AD829JRZ
Производитель	ADI
Чип воркер Часть №	CW625617
Категория	Видеоусилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Выходной Ток	32 mA
Ток Питания	5.3 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	900 mW
Коэффициент Ослабления Синфазного Сигнала	100 dB
Входная Ёмкость	1.50 pF
Скорость Нарастания	230 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	600 MHz
Входной Импеданс	13.0 kΩ
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	7000 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Полоса пропускания 3 дБ	120 MHz
Gain Bandwidth	120 MHz
Рассеиваемая Мощность (Макс)	900 mW
Минимальный диапазон CMRR	100 dB
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17

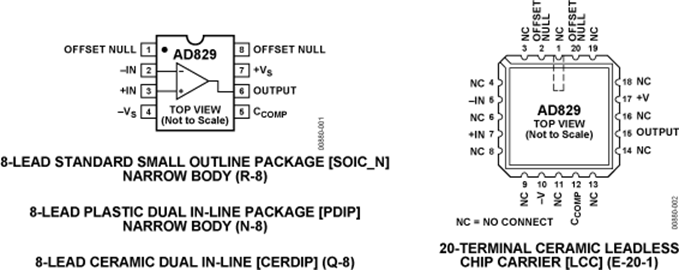

AD829JRZ Описание продукта

Product Details
The AD829 is a low noise (1.7 nV/√Hz), high speed op amp with custom compensation that provides the user with gains of 1 to 20 while maintaining a bandwidth >50 MHz. Its 0.04° differential phase and 0.02% differential gain performance at 3.58 MHz and 4.43 MHz, driving reverse-terminated 50 Ω or 75 Ω cables, makes it ideally suited for professional video applications. The AD829 achieves its 230 V/μs uncompensated slew rate and 750 MHz gain bandwidth while requiring only 5 mA of current from power supplies.
The external compensation pin of the AD829 gives it exceptional versatility. For example, compensation can be selected to optimize the bandwidth for a given load and power supply voltage. As a gain-of-2 line driver, the −3 dB bandwidth can be increased to 95 MHz at the expense of 1 dB of peaking. Its output can also be clamped at its external compensation pin. The AD829 exhibits excellent dc performance. It offers a minimum open-loop gain of 30 V/mV into loads as low as 500 Ω, a low input voltage noise of 1.7 nV/√Hz, and a low input offset voltage of 1 mV maximum. Common-mode rejection and power supply rejection ratios are both 120 dB.
This op amp is also useful in multichannel, high speed data conversion where its fast (90 ns to 0.1%) settling time is important. In such applications, the AD829 serves as an input buffer for 8-bit to 10-bit ADCs and as an output I/V converter for high speed DACs.
Operating as a traditional voltage feedback amplifier, the AD829 provides many of the advantages that a transimpedance amplifier offer. A bandwidth >50 MHz can be maintained for a range of gains through the replacement of the external compensation capacitor. The AD829 and the transimpedance amplifier are both unity-gain stable and provide similar voltage noise performance (1.7 nV/√Hz); however, the current noise of the AD829 (1.5 pA/√Hz) is less than 10% of the noise of transimpedance amplifiers. The inputs of the AD829 are symmetrical.
### Features and Benefits
High Speed
120 MHz bandwidth, gain = −1
230 V/μs slew rate
90 ns settling time to 0.1%
Ideal for video applications
0.02% differential gain
0.04° differential phase
Low noise
1.7 nV/√Hz input voltage noise
1.5 pA/√Hz input current noise
Excellent dc precision
1 mV maximum input offset voltage (over temperature)
0.3 μV/°C input offset drift
Flexible operation
Specified for ±5 V to ±15 V operation
±3 V output swing into a 150 Ω load
External compensation for gains 1 to 20
5 mA supply current
Available in tape and reel in accordance with EIA-481A standard
