AD822BR - ADI

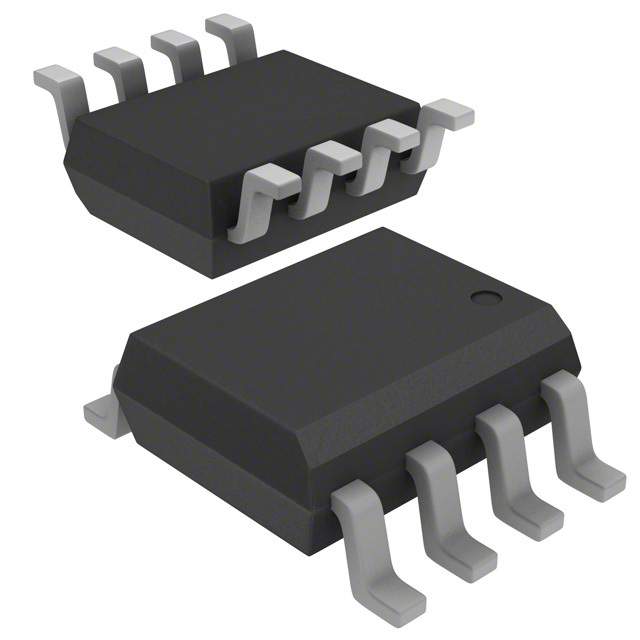

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD822BR
Производитель

ADI
Чип воркер Часть №

CW2261946
Категория

Буферный усилитель
Упаковка

SOIC-8
Описание

OP Amp Dual GP R-R O/P ±15V/30V 8Pin SOIC N Tube
даташит

Datasheet

Способ оплаты и доставка

AD822BR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD822BR Буферный усилитель характеристики

Атрибут	Значение атрибута

Часть №	AD822BR
Производитель	ADI
Чип воркер Часть №	CW2261946
Категория	Буферный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Ток Питания	1.4 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Коэффициент Ослабления Синфазного Сигнала	69 dB
Входная Ёмкость	2.80 pF
Ширина Ленты	1.90 MHz
Скорость Нарастания	3.00 µV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.8 MHz
Входной Импеданс	10.0 TΩ
Входное Напряжение Смещения	300 µV
Входной Ток Смещения	2 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1.9 MHz
Gain Bandwidth	1.9 MHz
Минимальный диапазон CMRR	69 dB
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No
Лицензия HK STC	NLR

AD822BR Описание продукта

GENERAL DESCRIPTION
The AD822 is a dual precision, low power FET input op amp that can operate from a single supply of 3.0 V to 36 V or dual supplies of ±1.5 V to ±18 V. It has true single-supply capability with an input voltage range extending below the negative rail, allowing the AD822 to accommodate input signals below ground in the single-supply mode. Output voltage swing extends to within 10 mV of each rail, providing the maximum
output dynamic range.
FEATURES
True single-supply operation
Output swings rail-to-rail
Input voltage range extends below ground
Single-supply capability from 3 V to 36 V
Dual-supply capability from ±1.5 V to ±18 V
High load drive
Capacitive load drive of 350 pF, G = +1
Minimum output current of 15 mA
Excellent ac performance for low power
800 μA maximum quiescent current per amplifier
Unity gain bandwidth: 1.8 MHz
Slew rate of 3.0 V/μs
Good dc performance
800 μV maximum input offset voltage
2 μV/°C typical offset voltage drift
25 pA maximum input bias current
Low noise
13 nV/√Hz @ 10 kHz
No phase inversion
APPLICATIONS
Battery-powered precision instrumentation
Photodiode preamps
Active filters
12-bit to 14-bit data acquisition systems
Medical instrumentation
Low power references and regulators
