AD8227BRMZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD8227BRMZ
Производитель

ADI
Чип воркер Часть №

CW510561
Категория

Усилитель прибора
Упаковка

MSOP-8
Описание

ANALOG DEVICES AD8227BRMZ Instrument Amplifier, 1 Amplifier, 100µV, 0.8V/µs, 250kHz, 2.2V to 36V, ± 1.5V to ± 18V, MSOP
даташит

Datasheet

Способ оплаты и доставка

AD8227BRMZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD8227BRMZ Усилитель прибора характеристики

Атрибут	Значение атрибута

Часть №	AD8227BRMZ
Производитель	ADI
Чип воркер Часть №	CW510561
Категория	Усилитель прибора
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Ток Питания	350 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	110 dB
Ширина Ленты	250 kHz
Скорость Нарастания	800 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	250 kHz
Входное Напряжение Смещения	100 µV
Входной Ток Смещения	20 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	250 kHz
Gain Bandwidth	100 dB
Минимальный диапазон CMRR	100 dB
Напряжение питания (Макс)	30V ~ 50V
	Развернуть все
Длина	3.2 mm
Ширина	3.2 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

AD8227BRMZ Описание продукта

Product Details
The AD8227 is a low cost, wide supply range instrumentation amplifier that requires only one external resistor to set any gain between 5 and 1000. The AD8227 is designed to work with a variety of signal voltages. A wide input range and rail-to-rail output allow the signal to make full use of the supply rails. Because the input range can also go below the negative supply, small signals near ground can be amplified without requiring dual supplies. The AD8227 operates on supplies ranging from ±1.5 V to ±18 V (2.2 V to 36 V single supply).
The robust AD8227 inputs are designed to connect to real-world sensors. In addition to its wide operating range, the AD8227 can handle voltages beyond the rails. For example, with a ±5 V supply, the part is guaranteed to withstand ±35 V at the input with no damage. Minimum as well as maximum input bias currents are specified to facilitate open wire detection. The AD8227 is ideal for multichannel, space-constrained applications. With its MSOP package and 125°C temperature rating, the AD8227 thrives in tightly packed, zero airflow designs.
The AD8227 is available in 8-pin MSOP and SOIC packages. It is fully specified for −40°C to +125°C operation.
For a similar instrumentation amplifier with a gain range of 1 to 1000, see the AD8226.
**Applications**
* Industrial process controls
* Bridge amplifiers
* Medical instrumentation
* Portable data acquisition
* Multichannel systems
### Features and Benefits
Gain set with 1 external resistor
Gain range: 5 to 1000
Input voltage goes below ground
Inputs protected beyond supplies
Very wide power supply range
Single supply: 2.2 V to 36 V
Dual supply: ±1.5 V to ±18 V
Bandwidth (G = 5): 250 kHz
CMRR (G = 5): 100 dB minimum (B Grade)
Input noise: 24 nV/√Hz
Typical supply current: 350 μA
Specified temperature: −40°C to +125°C

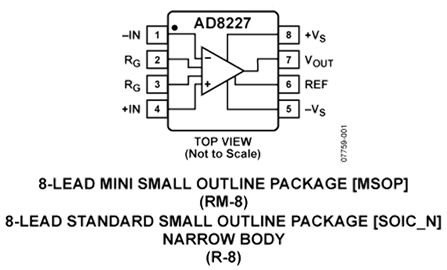

8-lead SOIC and MSOP packages
