AD8041 - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD8041
Производитель

ADI
Чип воркер Часть №

CW170322240
Упаковка

SOIC-8
Описание

160MHz Rail-to-Rail Amplifier with Disable
даташит

Datasheet

Способ оплаты и доставка

AD8041 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD8041 характеристики

Атрибут	Значение атрибута

Часть №	AD8041
Производитель	ADI
Чип воркер Часть №	CW170322240
даташит	Datasheet
Корпус/Пакет	SOIC-8
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
RoHS Комплаенс	RoHS Compliant

AD8041 Описание продукта

Product Details
The AD8041 is a low power voltage feedback, high speed amplifier designed to operate on +3 V, +5 V or ± 5 V supplies. It has true single supply capability with an input voltage range extending 200 mV below the negative rail and within 1 V of the positive rail.
The output voltage swing extends to within 50 mV of each rail, providing the maximum output dynamic range. Additionally, it features gain flatness of 0.1 dB to 30 MHz while offering differential gain and phase error of 0.03% and 0.03° on a single 5 V supply. This makes the AD8041 ideal for professional video electronics such as cameras, video switchers or any high speed portable equipment. The AD8041"s low distortion and fast settling make it ideal for buffering high speed A-to-D converters.
The AD8041 has a high speed disable feature useful for multiplexing or for reducing power consumption (1.5 mA). The disable logic interface is compatible with CMOS or open-collector logic. The AD8041 offers low power supply current of 5.8 mA maximum and can run on a single 3 V power supply. These features are ideally suited for portable and battery powered applications where size and power are critical.

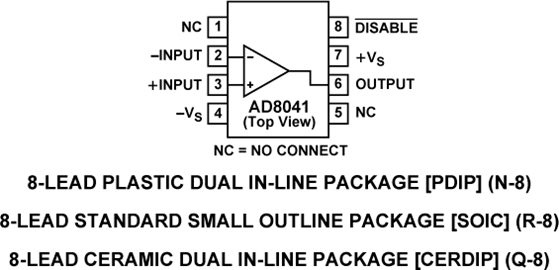

The wide bandwidth of 160 MHz along with 160 V/µs of slew rate on a single 5 V supply make the AD8041 useful in many general purpose high speed applications where dual power supplies of up to ±6 V and single supplies from 3 V to 12 V are needed. The AD8041 is available in 8-lead PDIP and SOIC over the industrial temperature range of -40°C to +85°C.
An evaluation board is available for this product and may be ordered using the following product number: AD8041-EB. Schematic and layout for this evaluation board is contained in the product data sheet.
### Features and Benefits
Fully specified for +3 V, +5 V and
±5 V Supplies
Output Swings Rail to Rail
Input Voltage Range Extends 200 mV
Below Ground
No Phase Reversal with Inputs 1 V
Beyond Supplies
Disable/Power-Down Capability
Low Power of 5.2 mA (26 mW on 5 V)
High Speed and Fast Settling on 5 V:
160 MHz -3 dB Bandwidth (G = +2)
160 V/µs Slew Rate
30 ns Settling Time to 0.1%
Good Video Specifications
(RL = 150 Ω, G = +2)
Gain Flatness of 0.1 dB to 30 MHz
0.03% Differential Gain Error
0.03° Differential Phase Error
Low Distortion -69 dBc Worst Harmonic @ 10 MHz
Outstanding Load Drive Capability
Drives 50 mA 0.5 V from Supply Rails
Cap Load Drive of 45 pF
