AD7874SQ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD7874SQ
Производитель

ADI
Чип воркер Часть №

CW20295763
Категория

Преобразователь AD
Упаковка

CDIP-28
Описание

Quad Channel Single ADC SAR 116KSPS 12Bit Parallel 28Pin CDIP Tube
даташит

Datasheet

Способ оплаты и доставка

AD7874SQ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD7874SQ Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	AD7874SQ
Производитель	ADI
Чип воркер Часть №	CW20295763
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	CDIP-28
Цифровой Логический Уровень	SAR
Количество Цепей	1 Circuit
Количество Каналов	4 Channel
Количество Битов	12 Bit
Рассеяние Мощности	100 mW
Частота Выборки	116 ksps
Потребляемая Мощность	100 mW
Разрешение (биты)	12.0 Bit
Входной Импеданс	9.00 GΩ
Количество АЦП	1 ADC
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	150 mW
Количество входных каналов	4 Channel
	Развернуть все
Длина	37.85 mm
Ширина	15.49 mm
Высота	5.34 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
ECCN кодекс	EAR99
Лицензия HK STC	NLR

AD7874SQ Описание продукта

Product Details

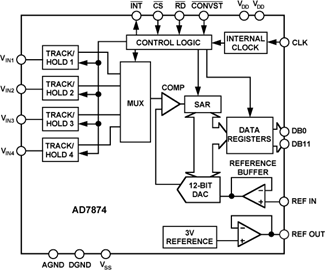

The AD7874 is a four-channel simultaneous sampling, 12-bit data acquisition system. The part contains a high speed 12-bit ADC, on chip reference, on-chip clock and four track/hold amplifiers. This latter feature allows the four input channels to be sampled simultaneously, thus preserving the relative phase information of the four input channels, which is not possible if all four channels share a single track/hold amplifier. This makes the AD7874 ideal for applications such as phased-array sonar and ac motor controllers where the relative phase information is important.
The aperture delay of the four track/hold amplifiers is small and specified with minimum and maximum limits. This allows several AD7874s to sample multiple input channels simultaneously without incurring phase errors between signals connected to several devices. A reference output/reference input facility also allows several AD7874s to be driven from the same reference source.
In addition to the traditional dc accuracy specifications such as linearity, full-scale and offset errors, the AD7874 is also fully specified for dynamic performance parameters including distortion and signal-to-noise ratio.
The AD7874 is fabricated in Analog Devices" Linear Compatible CMOWS (LC2MOS) process, a mixed technology process that combines precision bipolar circuits with low-power CMOS logic. The part is available in a 28-pin, 0.6" wide, plastic or hermetic dual-in-line package (DIP), in a 28-terminal leadless ceramic chip carrier (LCCC) and in a 28-pin SOIC.
### Features and Benefits
Four On-Chip Track/Hold Amplifiers
Simultaneous Sampling of 4 Channels
Fast 12-Bit ADC with 8 µs Conversion Time/Channel
29 kHz Sample Rate for All Four Channels
On-Chip Reference
±10 V Input Range
±5 V Supplies

Развернуть все
