AD7821TQ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD7821TQ
Производитель

ADI
Чип воркер Часть №

CW1116900
Категория

Преобразователь AD
Упаковка

CDIP-20
Описание

Single ADC Semiflash 1MSPS 8Bit Parallel 20Pin CDIP
даташит

Datasheet

Способ оплаты и доставка

AD7821TQ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD7821TQ Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	AD7821TQ
Производитель	ADI
Чип воркер Часть №	CW1116900
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	CDIP-20
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Битов	8 Bit
Рассеяние Мощности	50 mW
Частота Выборки	1 Msps
Разрешение (биты)	8.0 Bit
Входная Ёмкость	55.0 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	100.5 mW
Количество входных каналов	1 Channel
	Развернуть все
Высота	3.56 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
ECCN кодекс	3A001A2C

AD7821TQ Описание продукта

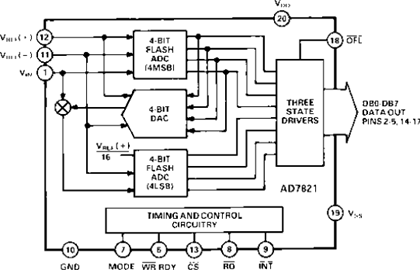

GENERAL DESCRIPTION
The AD7821 is a high speed, 8-bit, sampling, analog-to-digital converter that offers improved performance over the popular AD7820. It offers a conversion time of 660 ns (versus 1.36 µs for the AD7820) and 100 kHz signal bandwidth (versus 6.4 kHz). The sampling instant is better defined and occurs on the falling edge of WR or RD. The provision of a VSS pin (Pin 19) allows the part to operate from ±5 V supplies and to digitize bipolar input signals. Alternatively, for unipolar inputs, the VSS pin can be grounded and the AD7821 will operate from a single +5 V supply, like the AD7820.
FEATURES
Fast Conversion Time: 660 ns Max
100 kHz Track-and-Hold Function
1 MHz Sample Rate
Unipolar and Bipolar Input Ranges
Ratiometric Reference Inputs
No External Clock
Extended Temperature Range Operation
Skinny 20-Lead DlPs, SOIC, and 20-Terminal Surface-Mount Packages
