AD7798BRUZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD7798BRUZ
Производитель

ADI
Чип воркер Часть №

CW1272840
Категория

Преобразователь AD
Упаковка

TSSOP-16
Описание

ANALOG DEVICES AD7798BRUZ Analog to Digital Converter, 16Bit, 470 SPS, Single, 2.7V, 5.25V, TSSOP
даташит

Datasheet

Способ оплаты и доставка

AD7798BRUZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD7798BRUZ Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	AD7798BRUZ
Производитель	ADI
Чип воркер Часть №	CW1272840
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin

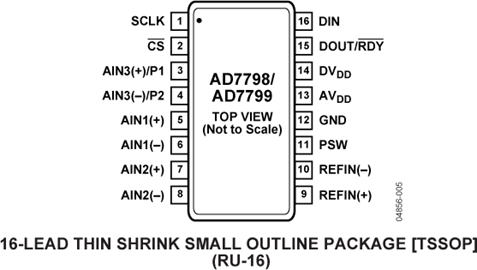

Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	2.70V (min)
Ток Питания	440 µA
Количество Цепей	1 Circuit
Количество Каналов	3 Channel
Количество Стежков	16 Position
Количество Битов	16 Bit
Рассеяние Мощности	2 mW
Скорость Передачи Данных	500 bps
Частота Выборки	470 SPS
Разрешение (биты)	16.0 Bit
Количество АЦП	1 ADC
Количество входов	3 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2 mW
Количество входных каналов	3 Channel
Напряжение питания	2.7V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
	Развернуть все
Длина	5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

AD7798BRUZ Описание продукта

The AD7798BRUZ is a 3-channel 16-bit Low Power Sigma-Delta (Σ-Δ) ADC with on-chip in-amp for high precision measurement applications. It contains a low noise 16-bit Σ-Δ ADC with three differential analogue inputs. The on-chip low noise instrumentation amplifier means that signals of small amplitude can be interfaced directly to the ADC. With a gain setting of 64, the RMS noise is 40nV when the update rate equals 4.17Hz. On-chip features include a low-side power switch, reference detect, programmable digital output pins, burnout currents and an internal clock oscillator. The output data rate from the part is software-programmable and can be varied from 4.17Hz to 470Hz. The part operates with a power supply from 2.7 to 5.25V. This ADC can be used for weigh scales, strain gauge transducers and smart transmitters as well as liquid/gas chromatography applications.
85nV RMS noise at 16.7Hz
380µA Typical current
Low noise programmable gain instrumentation amp
Internal clock oscillator
Simultaneous 50/60Hz rejection
Low-side power switch
Reference detect
Programmable digital outputs
Independent interface power supply
ESD sensitive device, take proper precaution while handling the device.
