AD7787BRMZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD7787BRMZ
Производитель

ADI
Чип воркер Часть №

CW836545
Категория

Преобразователь AD
Упаковка

MSOP-10
Описание

ANALOG DEVICES AD7787BRMZ Analog to Digital Converter, 24Bit, 120 SPS, Single, 2.5V, 5.25V, MSOP
даташит

Datasheet

Способ оплаты и доставка

AD7787BRMZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD7787BRMZ Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	AD7787BRMZ
Производитель	ADI
Чип воркер Часть №	CW836545
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Напряжение Питания (DC)	2.50V (min)
Ток Питания	160 µA
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	10 Position
Количество Битов	24 Bit
Рассеяние Мощности	0.225 W
Частота Выборки	120 SPS
Разрешение (биты)	24.0 Bit
Количество АЦП	1 ADC
Количество входов	2 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	0.225 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.5 V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17

AD7787BRMZ Описание продукта

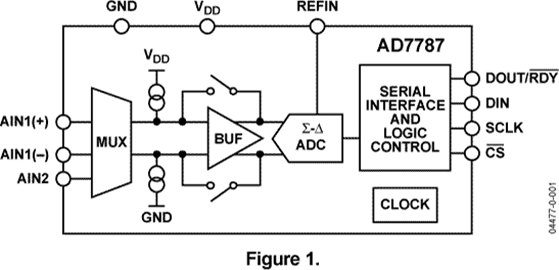

The AD7787BRMZ is a 2-channel 24-bit Low Power Sigma-Delta (Σ-Δ) ADC for low frequency measurement applications. It contains a low noise 24-bit Σ-Δ ADC with one differential input and one single ended input that can be buffered or unbuffered. The complete analogue front end device operates from an internal clock. Therefore, the user does not have to supply a clock source to the device. The output data rate from the part is software programmable and can be varied from 9.5Hz to 120Hz, with the RMS noise equal to 1.1µV at the lower update rate. The internal clock frequency can be divided by a factor of 2, 4 or 8, which leads to a reduction in the current consumption. The update rate, cut-off frequency and settling time scales with the clock frequency. The part operates with a power supply from 2.5 to 5.25 V. When operating from a 3V supply, the power dissipation for the part is 225µW maximum.
1.1µV RMS noise at 9.5Hz update rate
19.5-bit p-p resolution (22-bit effective resolution)
3.5ppm Typical integral nonlinearity
Simultaneous 50 and 60Hz rejection
Internal clock oscillator
Rail-to-rail input buffer
VDD monitor channel
ESD sensitive device, take proper precaution while handling the device.
