AD7694ARMZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD7694ARMZ
Производитель

ADI
Чип воркер Часть №

CW1123082
Категория

Преобразователь AD
Упаковка

MSOP-8
Описание

ANALOG DEVICES AD7694ARMZ Analogue to Digital Converter, 16Bit, 250KSPS, Single, 2.7V, 5.25V, MSOP
даташит

Datasheet

Способ оплаты и доставка

AD7694ARMZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD7694ARMZ Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	AD7694ARMZ
Производитель	ADI
Чип воркер Часть №	CW1123082
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	2.70V (min)
Ток Питания	800 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Количество Битов	16 Bit
Рассеяние Мощности	6.3 mW
Частота Выборки	250 ksps
Разрешение (биты)	16.0 Bit
Входная Ёмкость	30.0 pF
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Входное напряжение	5 V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

AD7694ARMZ Описание продукта

Product Details

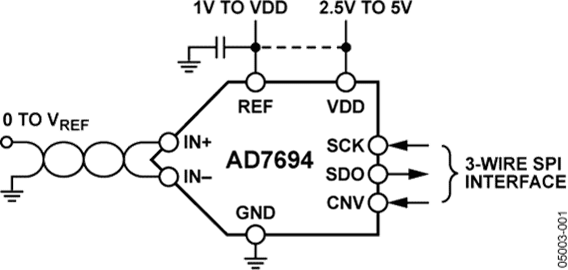

The AD7694 is a 16-bit, 250 kSPS, charge redistribution successive-approximation Analog-to-Digital Converter which operates from a single power supply, VDD between 2.7 V to 5.25 V. It con tains a very low power high-speed 16-bit sampling ADC with no missing codes (B grade), an internal conversion clock and a SPI compatible serial interface port. The part also contains a low noise, wide bandwidth, very short aperture delay track/hold circuit. On the CNV rising edge, it samples an analog input IN+ between 0 V to REF with respect to a ground sense IN-. The reference voltage REF is applied externally and can be set up to the supply voltage.
Its power scales linearly with throughput.
The AD7694 is housed in a 8-lead µSOIC with operation specified from –40°C to +85°C.
**Applications**
Battery Powered Equipments:
Medical instruments
Mobile communications
Personal digital assistants
Data Acquisition
Instrumentation
Process Control
### Features and Benefits
16 Bits Resolution
Throughput: 250 kSPS
INL: ±4 LSB Max
Power Dissipation:
800 µA @ 5V/100 kSPS
540 µA @ 2.7V/100 kSPS
Pseudo-Differential Analog Input Range: 0 V to VREF with VREF up to VDD
S/(N+D): 92 dB @ 20 kHz
No Pipeline Delay
Single Supply Operation 2.7 V or 5 V
Serial Interface SPI®/QSPI™/µWire/DSP compatible
µSOIC Package (µSO8)
Improved 2nd Source of LTC1864 and LTC1864L
