AD7691BRMZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD7691BRMZ
Производитель

ADI
Чип воркер Часть №

CW1234052
Категория

Преобразователь AD
Упаковка

MSOP-10
Описание

ANALOG DEVICES AD7691BRMZ Analog to Digital Converter, 18Bit, 250KSPS, Single, 2.3V, 5.25V, MSOP
даташит

Datasheet

Способ оплаты и доставка

AD7691BRMZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD7691BRMZ Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	AD7691BRMZ
Производитель	ADI
Чип воркер Часть №	CW1234052
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Напряжение Питания (DC)	2.30V (min)
Рабочее Напряжение	2.3V ~ 5.25V
Ток Питания	1 nA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	10 Position
Количество Битов	18 Bit
Рассеяние Мощности	10.6 mW
Частота Выборки	250 ksps
Разрешение (биты)	18.0 Bit
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	12.5 mW
Количество входных каналов	1 Channel
Напряжение питания	2.3V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.3 V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
Лицензия HK STC	NLR

AD7691BRMZ Описание продукта

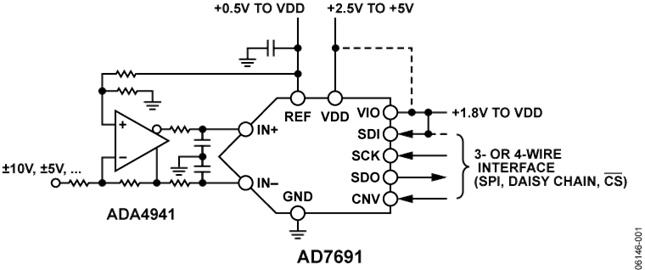

The AD7691BRMZ is a charge redistribution successive approximation Analog-to-digital Converter (ADC) that operates from a single power supply VDD, between 2.3 and 5V. It contains a low power, high speed, 18-bit sampling ADC with no missing codes, an internal conversion clock and a versatile serial interface port. On the CNV rising edge, it samples the voltage difference between the IN+ and IN- pins. The voltages on these pins swing in opposite phases between 0V and REF. The reference voltage, REF, is applied externally and can be set up to the supply voltage. The SPI-compatible serial interface also features the ability, using the SDI input, to daisy-chain several ADCs on a single 3-wire bus and provides an optional busy indicator.
True differential analog input range - ±VREF
No pipeline delays
Proprietary serial interface - SPI™/QSPI™/MICROWIRE™/DSP compatible
Ability to daisy-chain multiple ADCs
Pin-for-pin compatible with the18-bit AD7690 and 16-bit AD7693, AD7688 and AD7687
