AD7628KN - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD7628KN
Производитель

ADI
Чип воркер Часть №

CW6898361
Категория

Преобразователь DA
Упаковка

PDIP-20
Описание

DAC 2CH R-2R 8Bit 20Pin PDIP N Tube
даташит

Datasheet

Способ оплаты и доставка

AD7628KN Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD7628KN Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD7628KN
Производитель	ADI
Чип воркер Часть №	CW6898361
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	PDIP-20
Количество Выходных Интерфейсов	2 Output
Количество Каналов	2 Channel
Количество Битов	8 Bit
Рассеяние Мощности	0.45 W
Частота Выборки	2.9 Msps
Разрешение (биты)	8.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	450 mW
Количество ЦАПов	2 DAC
Напряжение питания (Макс)	15.75 V
Напряжение питания (мин)	10.8 V
	Развернуть все
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes

AD7628KN Описание продукта

Product Details

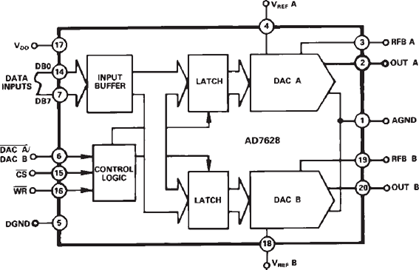

The AD7628 is a monolithic dual 8-bit digital/analog converter featuring excellent DAC-to-DAC matching. It is available in small 0.3" wide 20-pin DIPs and in 20-terminal surface mount packages.
Separate on-chip latches are provided for each DAC to allow easy microprocessor interface.
Data is transferred into either of the two DAC data latches via a common 8-bit TTL/CMOS compatible input port. Control input DAC A/DAC B determines which DAC is to be loaded. The AD7628"s load cycle is similar to the write cycle of a random access memory, and the device is bus compatible with most 8-bit microprocessors, including 6502, 6809, 8085, Z80.
The device operates from a +12 V to +15 V power supply and is TTL-compatible over this range. Power dissipation is a low 20 mW.
Both DACs offer excellent four quadrant multiplication characteristics with a separate reference input and feedback resistor for each DAC.
**APPLICATIONS**
Disk Drives
Programmable Filters
X-Y Graphics
Gain/Attenuation
### Features and Benefits
On-Chip Latches for both DACs
+12 V to +15 V Operation
DACs matched to 1%
Four Quadrant Multiplication
TTL/CMOS Compatible from +12 V to +15 V
Latch Free (Protection Schottkys not Required)
