AD7564BRSZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD7564BRSZ
Производитель

ADI
Чип воркер Часть №

CW749946
Категория

Преобразователь DA
Упаковка

SSOP-28
Описание

ANALOG DEVICES AD7564BRSZ Digital to Analog Converter, Quad, 12Bit, Serial, 4.75V to 5.25V, SSOP, 28Pins
даташит

Datasheet

Способ оплаты и доставка

AD7564BRSZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD7564BRSZ Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD7564BRSZ
Производитель	ADI
Чип воркер Часть №	CW749946
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Количество Выходных Интерфейсов	4 Output
Ток Питания	10.0 µA
Количество Каналов	4 Channel
Количество Битов	12 Bit
Рассеяние Мощности	0.9 W
Частота Выборки	1.8 Msps
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	900 mW
Количество ЦАПов	4 DAC
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	10.2 mm
Ширина	5.3 mm
Высота	1.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

AD7564BRSZ Описание продукта

Product Details

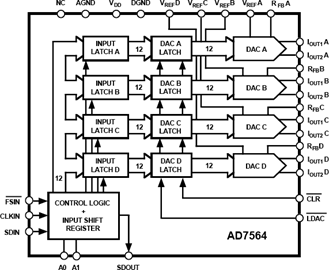

The AD7564 contains four 12-bit DACs in one monolithic device. The DACs are standard current output with separate VREF , IOUT1 , IOUT2 and RFB terminals. These DACs operate from a single +3.3 V to +5 V supply.
The AD7564 is a serial input device. Data is loaded using FSIN, CLKIN and SDIN. Two address pins A0 and A1 set up a device address, and this feature may be used to simplify device loading in a multi-DAC environment. Alternatively, A0 and A1 can be ignored and the serial out capability used to configure a daisy-chained system.
All DACs can be simultaneously updated using the asynchronous LDAC input, and they can be cleared by asserting the asynchronous CLR input.
The device is packaged in 28-pin SOIC, SSOP and DIP packages.
**APPLICATIONS**
Process control
Portable instrumentation
General purpose test equipment
### Features and Benefits
Four 12-Bit DACs in One Package
4-Quadrant Multiplication
Separate References
Single Supply Operation
Guaranteed Specifications with +3.3V/+5 Supply
Low Power
Versatile Serial Interface
Simultaneous Update Capability
Reset Function
28-Pin SOIC, SSOP and DIP Packages
