AD7470ARUZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD7470ARUZ
Производитель

ADI
Чип воркер Часть №

CW551612
Категория

Преобразователь AD
Упаковка

TSSOP-24
Описание

ANALOG DEVICES AD7470ARUZ Analog to Digital Converter, 10Bit, 1.75MSPS, Single, 2.7V, 5.25V, TSSOP
даташит

Datasheet

Способ оплаты и доставка

AD7470ARUZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD7470ARUZ Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	AD7470ARUZ
Производитель	ADI
Чип воркер Часть №	CW551612
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	2.70V (min)
Ток Питания	2.4 mA
Количество Каналов	1 Channel
Количество Стежков	24 Position
Количество Битов	10 Bit
Рассеяние Мощности	12 mW
Частота Выборки	1.75 Msps
Разрешение (биты)	10.0 Bit
Входная Ёмкость	33.0 pF
Входной Импеданс	1.00 MΩ
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	12 mW
Количество входных каналов	1 Channel
Напряжение питания	2.7V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Входное напряжение	2.5 V
	Развернуть все
Длина	7.9 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

AD7470ARUZ Описание продукта

Product Details

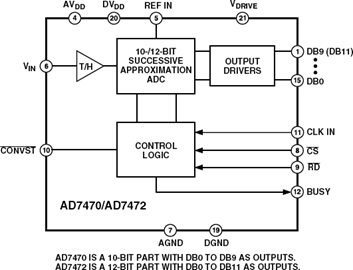

The AD7470/AD7472 are 10-bit/12-bit high speed, low power, successive-approximation ADCs. The parts operate from a single 2.7 V to 5.25 V power supply and feature throughput rates up to 1.5 MSPS for the 12-bit AD7472 and up to 1.75 MSPS for the 10-bit AD7470. The parts contain a low-noise, wide bandwidth track/hold amplifier which can handle input frequencies in excess of 20 MHz.
The conversion process and data acquisition are controlled using standard control inputs, allowing easy interfacing to microprocessors or DSPs. The input signal is sampled on the falling edge of CONVST, and conversion is also initiated at this point. BUSY goes high at the start of conversion and goes low 531.66 ns after falling edge of CONVST (AD7472 with a clock frequency of 26 MHz) to indicate that the conversion is complete. There are no pipeline delays associated with the parts. The conversion result is accessed via standard CS and RD signals over a high speed parallel interface.
The AD7470/AD7472 use advanced design techniques to achieve very low power dissipation at high throughput rates. With 3 V supplies and 1.5 MSPS throughput rates, the AD7470 typically consumes, on average, just 1.1 mA. With 5 V supplies and 1.75 MSPS, the average current consumption is typically 1.6 mA. The part also offers flexible power/throughput rate management. Operating the AD7470 with 3 V supplies and 500 kSPS throughput reduces the current consumption to 713 μA. At 5 V supplies and 500 kSPS, the part consumes 944 μA.
It is also possible to operate the parts in an auto sleep mode, where the part wakes up to do a conversion and automatically enters sleep mode at the end of conversion. This method allows very low power dissipation numbers at lower throughput rates. In this mode, the AD7472 can be operated with 3 V supplies at 100 kSPS, and consume an average current of just 124 μA. At 5 V supplies and 100 kSPS, the average current consumption is 171 μA.
The analog input range for the part is 0 V to REF IN. The 2.5 V reference is applied externally to the REF IN pin. The conversion rate is determined by the externally-applied clock.
**Product Highlights**
1. High Throughput with Low Power Consumption. The AD7470 offers 1.75 MSPS throughput and the AD7472 offers 1.5 MSPS throughput rates with 4 mW power consumption.
2. Flexible Power/Throughput Rate Management. The conversion rate is determined by an externally-applied clock allowing the power to be reduced as the conversion rate is reduced. The part also features an auto sleep mode to maximize power efficiency at lower throughput rates.
3. No Pipeline Delay. The part features a standard successive approximation ADC with accurate control of the sampling instant via a CONVST input and once off conversion control.
### Features and Benefits
Specified for VDD of 2.7 V to 5.25 V
1.75 MSPS (10-Bit)
Low Power
3.34 mW Typ at 1.5 MSPS with 3 V Supplies
7.97 mW Typ at 1.75 MSPS with 5 V Supplies
Flexible Power/Throughput Rate Management
|
Wide Input Bandwidth
70 dB Typ SNR at 500 kHz Input Frequency
No Pipeline Delays
High Speed Parallel Interface
Sleep Mode: 50 nA Typ
24-Lead SOIC and TSSOP Packages
---|---
