AD7243ANZ - ADI

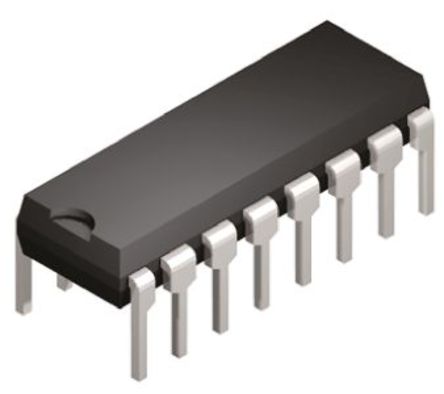

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD7243ANZ
Производитель

ADI
Чип воркер Часть №

CW582368
Категория

Преобразователь DA
Упаковка

DIP-16
Описание

ANALOG DEVICES AD7243ANZ Digital to Analog Converter, 12Bit, 300KSPS, Serial, ± 10.8V to ± 16.5V, DIP, 16Pins
даташит

Datasheet

Способ оплаты и доставка

AD7243ANZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD7243ANZ Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD7243ANZ
Производитель	ADI
Чип воркер Часть №	CW582368
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Количество Выходных Интерфейсов	1 Output
Ток Питания	7 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	12 Bit
Рассеяние Мощности	450 mW
Частота Выборки	300 ksps
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	450 mW
Количество ЦАПов	1 DAC
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	10.8 V
	Развернуть все
Длина	20.07 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

AD7243ANZ Описание продукта

The AD7243ANZ is a complete 12-bit voltage output Digital-to-analog Converter with output amplifier and Zener voltage reference on a monolithic CMOS chip. No external trims are required to achieve full specified performance. The output amplifier is capable of developing 10V across a 2kR load. The output voltage ranges with single supply operation are 0 to 5V or 0 to 10V, while an additional bipolar ±5V output range is available with dual supplies. The ranges are selected using the internal gain resistor. The data format is natural binary in both unipolar ranges, while either offset binary or twos complement format may be selected in the bipolar range. A CLR function is provided which sets the output to 0V in both unipolar ranges and in the twos complement bipolar range, while with offset binary data format, the output is set to -REFIN. This function is useful as a power-on reset as it allows the output to be set to a known voltage level.
Serial interface
Nonlinearity - 1/2LSB TMIN to TMAX
Low power dissipation - 100mW typical
