AD7194BCPZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD7194BCPZ
Производитель

ADI
Чип воркер Часть №

CW1314553
Категория

Преобразователь AD
Упаковка

LFCSP-32
Описание

16Channel Single ADC Delta-Sigma 4.8KSPS 24Bit Serial 32Pin LFCSP EP Tray
даташит

Datasheet

Способ оплаты и доставка

AD7194BCPZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD7194BCPZ Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	AD7194BCPZ
Производитель	ADI
Чип воркер Часть №	CW1314553
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LFCSP-32
Ток Питания	4.30 mA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	32 Position
Количество Битов	24 Bit
Рассеяние Мощности	29.0 mW
Частота Выборки	4.8 ksps
Разрешение (биты)	24.0 Bit
Количество АЦП	1 ADC
Количество входов	8, 16 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	16, 8 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
	Развернуть все
Длина	5.1 mm
Ширина	5.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17

AD7194BCPZ Описание продукта

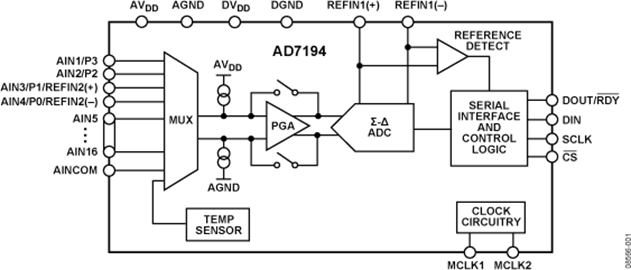

The AD7194BCPZ is a 8-channel Ultralow Noise 24-bit Sigma-Delta (Σ-Δ) ADC with PGA for high precision measurement applications. It contains a low noise, 24-bit Sigma-Delta (Σ-Δ) analogue to digital converter (ADC). The on-chip low noise gain stage means that signals of small amplitude can interface directly to the ADC. The device can be configured to have eight differential inputs or sixteen pseudo differential inputs. The on-chip channel sequencer allows several channels to be enabled simultaneously and the AD7194 sequentially converts on each enabled channel, simplifying communication with the part. The on-chip 4.92MHz clock can be used as the clock source to the ADC or, alternatively, an external clock or crystal can be used. The output data rate from the part can be varied from 4.7Hz to 4.8kHz. The device has a very flexible digital filter, including a fast settling option. Variables such as output data rate and settling time are dependent on the option selected.
Fast settling filter option
8 Differential/16 pseudo differential input channels
±5nV/°C Offset drift
±1ppm/°C Gain drift
Programmable gain (1 to 128)
Internal or external clock
Simultaneous 50/60Hz rejection
4 General-purpose digital outputs
ESD sensitive device, take proper precaution while handling the device.
