AD667JNZ - ADI

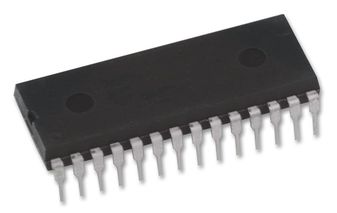

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD667JNZ
Производитель

ADI
Чип воркер Часть №

CW271844
Категория

Преобразователь DA
Упаковка

DIP-28
Описание

ANALOG DEVICES AD667JNZ Digital to Analog Converter, 12Bit, 500KSPS, Parallel, ± 11.4V to ± 16.5V, DIP, 28Pins
даташит

Datasheet

Способ оплаты и доставка

AD667JNZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD667JNZ Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD667JNZ
Производитель	ADI
Чип воркер Часть №	CW271844
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	DIP-28
Напряжение Питания (DC)	16.5V (max)
Рабочее Напряжение	11.4V ~ 16.5V
Количество Выходных Интерфейсов	1 Output
Ток Питания	20.0 mA
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	12 Bit
Рассеяние Мощности	300 mW
Частота Выборки	500 ksps
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	300 mW
Количество ЦАПов	1 DAC
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	11.4 V
	Развернуть все
Длина	39.75 mm
Ширина	14.73 mm
Высота	4.95 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

AD667JNZ Описание продукта

The AD667JNZ is a complete voltage output 12-bit Digital-to-analog Converter (DAC) including a high stability buried Zener voltage reference and double-buffered input latch on a single chip. The converter uses 12 precision high speed bipolar current steering switches and a laser trimmed thin-film resistor network to provide fast settling time and high accuracy. Microprocessor compatibility is achieved by the on-chip double-buffered latch. The latch responds to strobe pulses as short as 100ns, allowing use with the fastest available microprocessors. The functional completeness and high performance in the AD667 results from a combination of advanced switch design, high speed bipolar manufacturing process and the proven laser wafer-trimming technology. The AD667 is trimmed at the wafer level and is specified to ±1/4LSB maximum linearity error at +25°C and ±1/2LSB over the full operating temperature range.
Single chip construction
Monotonicity guaranteed over temperature
Low power - 300mW including reference
TTL/5V CMOS compatible logic inputs
Low logic input currents

Развернуть все
