AD603ARZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD603ARZ
Производитель

ADI
Чип воркер Часть №

CW270145
Категория

Буферный усилитель
Упаковка

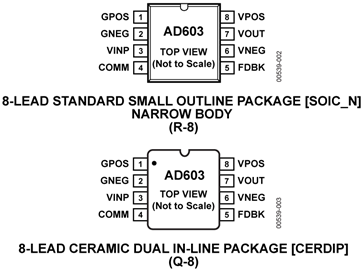

SOIC-8
Описание

Programmable/Variable Amplifier, 1Channels, 1 Amplifier, 90MHz, -40℃, 85℃, ± 4.75V to ± 6.3V
даташит

Datasheet

Способ оплаты и доставка

AD603ARZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD603ARZ Буферный усилитель характеристики

Атрибут	Значение атрибута

Часть №	AD603ARZ
Производитель	ADI
Чип воркер Часть №	CW270145
Категория	Буферный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Рабочее Напряжение	4.75V ~ 6.3V
Ток Питания	12.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.4 W
Ширина Ленты	90 MHz
Скорость Нарастания	275 V/μs
Входной Ток Смещения	200 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	90 MHz
Gain Bandwidth	90 MHz
Рассеиваемая Мощность (Макс)	400 mW
Напряжение питания (Макс)	10V ~ 15V
Напряжение питания (мин)	4.75 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16

AD603ARZ Описание продукта

The AD603ARZ is a Low Noise 90MHz Variable Gain Amplifier for use in RF and IF AGC systems. It provides accurate, pin-selectable gains of -11dB to +31dB with a bandwidth of 90MHz or +9dB to 51+dB with a bandwidth of 9MHz. Any intermediate gain range may be arranged using one external resistor. The input referred noise spectral density is only 1.3nV/√Hz and power consumption is 125mW at the recommended ±5V supplies. The decibel gain is linear in dB, accurately calibrated and stable over-temperature and supply. The gain is controlled at high impedance (50MR), low bias (200nA) differential input, the scaling is 25mV/dB, requiring a gain control voltage of only 1V to span the central 40dB of the gain range. An over range and under range of 1dB is provided whatever the selected range. The gain control response time is less than 1µs for a 40dB change. The differential gain control interface allows the use of either differential or single-ended positive or negative control voltages.
Linear-in-dB gain control
Pin-programmable gain ranges
Any intermediate range
Bandwidth independent of variable gain
±0.5dB Typical gain accuracy
ESD sensitive device, take proper precaution while handling the device.
