AD5663BRMZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD5663BRMZ
Производитель

ADI
Чип воркер Часть №

CW9461126
Категория

Преобразователь DA
Упаковка

MSOP-10
Описание

ANALOG DEVICES AD5663BRMZ Digital to Analogue Converter, NANO Dual, 16Bit, 200KSPS, Serial, 2.7V to 5.5V, SOP, 10Pins
даташит

Datasheet

Способ оплаты и доставка

AD5663BRMZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD5663BRMZ Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD5663BRMZ
Производитель	ADI
Чип воркер Часть №	CW9461126
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Напряжение Питания (DC)	5.50V (max)
Количество Выходных Интерфейсов	2 Output
Ток Питания	250 µA
Количество Каналов	2 Channel
Количество Стежков	10 Position
Количество Битов	16 Bit
Рассеяние Мощности	0.0025 W
Частота Выборки	220 ksps
Разрешение (биты)	16.0 Bit
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2.5 mW
Количество ЦАПов	2 DAC
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
	Развернуть все
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

AD5663BRMZ Описание продукта

Product Details

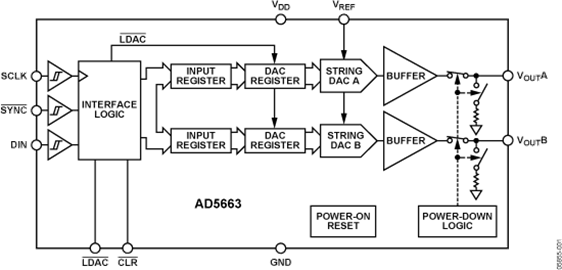

The AD5663, a member of th _nano_DAC® family, is a low power, dual, 16-bit buffered voltage-out DAC that operates from a single 2.7 V to 5.5 V supply and is guaranteed monotonic by design.
The AD5663 requires an external reference voltage to set the output range of the DAC. The part incorporates a power-on reset circuit that ensures the DAC output powers up to 0 V or midscale (AD5663BRMZ-1) and remains there until a valid write takes place. The part contains a power-down feature that reduces the current consumption of the device to 480 nA at 5 V and provides software-selectable output loads while in power-down mode.
The low power consumption of this part in normal operation makes it ideally suited to portable, battery-operated equipment. The power consumption is 1.25 mW at 5 V, going down to 2.4 μW in power-down mode.
The on-chip precision output amplifier of the AD5663 allows rail-to-rail output swing to be achieved.
The AD5663 uses a versatile, 3-wire serial interface that operates at clock rates up to 50 MHz and is compatible with standard SPI®, QSPI™, MICROWIRE™, and DSP interface standards.
**Product Highlights**
1. Dual 16-bit DAC; relative accuracy of ±12 LSBs maximum.
2. Available in 10-lead MSOP and 10-lead, 3 mm × 3 mm LFCSP_WD packages.
3. Low power; typically consumes 0.6 mW at 3 V and 1.25 mW at 5 V.
4. 7 μs maximum settling time.
**Applications**
Process control
Data acquisition systems
Portable battery-powered instruments
Digital gain and offset adjustment
Programmable voltage and current sources
Programmable attenuators
### Features and Benefits
Low power, dual 16-bit nanoDAC
Relative accuracy: ±12 LSBs maximum
Guaranteed monotonic by design
10-lead MSOP and 3 mm × 3 mm LFCSP_WD
2.7 V to 5.5 V power supply
Per channel power-down
Power-on reset to zero scale or midscale
Hardware LDAC and CLR functions
Serial interface; up to 50 MHz
