AD5541JRZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD5541JRZ
Производитель

ADI
Чип воркер Часть №

CW772619
Категория

Преобразователь DA
Упаковка

SOIC-8
Описание

ANALOG DEVICES AD5541JRZ Digital to Analog Converter, 16Bit, 1.5MSPS, Serial, 2.7V to 5.5V, NSOIC, 8Pins
даташит

Datasheet

Способ оплаты и доставка

AD5541JRZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD5541JRZ Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD5541JRZ
Производитель	ADI
Чип воркер Часть №	CW772619
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Количество Выходных Интерфейсов	1 Output
Ток Питания	300 µA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Количество Битов	16 Bit
Рассеяние Мощности	0.00605 W
Частота Выборки	1.5 Msps
Разрешение (биты)	16.0 Bit
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	6.05 mW
Количество ЦАПов	1 DAC
Напряжение питания	2.7V ~ 5.5V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2017/07/07
ECCN кодекс	EAR99

AD5541JRZ Описание продукта

Product Details

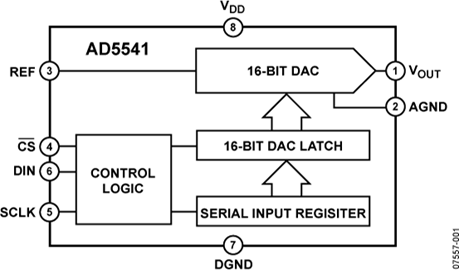

The AD5541/AD5542 are single, 16-bit, serial input, voltage output digital-to-analog converters (DACs) that operate from a single 2.7 V to 5.5 V supply. The DAC output range extends from 0 V to VREF.
The DAC output range extends from 0 V to VREF and is guaranteed monotonic, providing 1 LSB INL accuracy at 16 bits without adjustment over the full specified temperature range of −40°C to +85°C. Offering unbuffered outputs, the AD5541/AD5542 achieve a 1 μs settling time with low power consumption and low offset errors. Providing a low noise performance of 11.8 nV/√Hz and low glitch, the AD5541/AD5542 is suitable for deployment across multiple end systems.
The AD5542 can be operated in bipolar mode, which generates a ±VREF output swing. The AD5542 also includes Kelvin sense connections for the reference and analog ground pins to reduce layout sensitivity.
The AD5541/AD5542 utilize a versatile 3-wire interface that is compatible with SPI, QSPI™, MICROWIRE™, and DSP interface standards. The AD5541/AD5542 are available in 8-lead and 14-lead SOIC packages.
**Product Highlights**
1. Single-Supply Operation. The AD5541 and AD5542 are fully specified and guaranteed for a single 2.7 V to 5.5 V supply.
2. Low Power Consumption. These parts consume typically 0.625 mW with a 5 V supply and 0.375 mW at 3 V.
3. 3-Wire Serial Interface.
4. Unbuffered Output Capable of Driving 60 kΩ Loads. This reduces power consumption because there is no internal buffer to drive.
5. Power-On Reset Circuitry.
**Applications**
Digital gain and offset adjustment
Automatic test equipment
Data acquisition systems
Industrial process control
### Features and Benefits
Full 16-bit performance
3 V and 5 V single-supply operation
Low Power 0.625 mW power dissipation
1 μs settling time
Unbuffered voltage output capable of driving 60 kΩ loads directly
SPI-/QSPI-/MICROWIRE-compatible interface standards
Power-on reset clears DAC output to 0 V (unipolar mode)
5 kV HBM ESD classification
Low glitch: 1.1 nV-sec
