AD5541ARZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD5541ARZ
Производитель

ADI
Чип воркер Часть №

CW467813
Категория

Преобразователь DA
Упаковка

SOIC-8
Описание

ANALOG DEVICES AD5541ARZ Digital to Analog Converter, 16Bit, 1.5MSPS, Serial, 2.7V to 5.5V, SOIC, 8Pins
даташит

Datasheet

Способ оплаты и доставка

AD5541ARZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD5541ARZ Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD5541ARZ
Производитель	ADI
Чип воркер Часть №	CW467813
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.00V (max)
Количество Выходных Интерфейсов	1 Output
Ток Питания	300 µA
Количество Каналов	1 Channel
Количество Битов	16 Bit
Рассеяние Мощности	0.000825 W
Частота Выборки	1.5 Msps
Разрешение (биты)	16.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	6.05 mW
Количество ЦАПов	1 DAC
Напряжение питания	2.7V ~ 5.5V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

AD5541ARZ Описание продукта

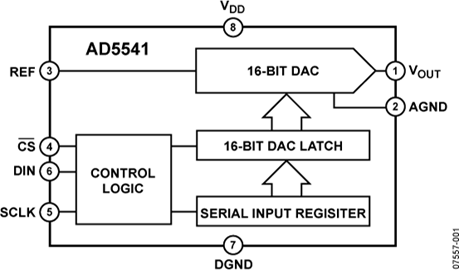

The AD5541ARZ is a single 16-bit serial input voltage output Digital-to-analog Converter (DAC) operates from a single 2.7 to 5.5V supply. The DAC output range extends from 0V to VREF and is guaranteed monotonic providing 1LSB INL accuracy at 16-bit without adjustment over the full specified temperature range of -40 to 85°C. Offering un-buffered outputs, the AD5541 achieves a 1µs settling time with low power consumption and low offset errors. Providing a low noise performance of 11.8nV/√Hz and low glitch, the AD5541 is suitable for deployment across multiple end systems. It can be operated in bipolar mode, which generates a ±VREF output swing. The AD5542 also includes Kelvin sense connections for the reference and analog ground pins to reduce layout sensitivity. The AD5541 utilizes a versatile 3-wire interface that is compatible with SPI, QSPI™, MICROWIRE™ and DSP interface standards.
Un-buffered voltage output capable of driving 60kR loads directly
Power-on reset clears DAC output to 0V
