AD5312ARMZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD5312ARMZ
Производитель

ADI
Чип воркер Часть №

CW486196
Категория

Преобразователь DA
Упаковка

MSOP-10
Описание

ANALOG DEVICES AD5312ARMZ Digital to Analog Converter, 10Bit, Serial, 2.5V to 5.5V, MSOP, 10Pins
даташит

Datasheet

Способ оплаты и доставка

AD5312ARMZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD5312ARMZ Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD5312ARMZ
Производитель	ADI
Чип воркер Часть №	CW486196
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Рабочее Напряжение	2.7V ~ 5.5V
Количество Выходных Интерфейсов	2 Output
Ток Питания	300 µA
Количество Каналов	2 Channel
Количество Стежков	10 Position
Количество Битов	10 Bit
Рассеяние Мощности	0.0025 W
Разрешение (биты)	10.0 Bit
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2.5 mW
Количество ЦАПов	2 DAC
Напряжение питания	2.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.5 V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

AD5312ARMZ Описание продукта

Product Details

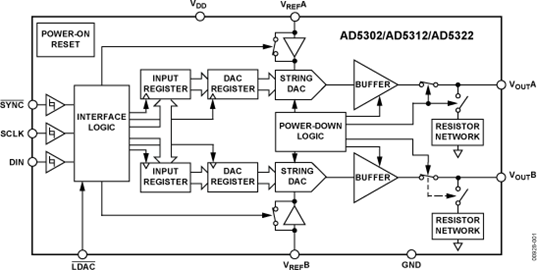

The AD5302/AD5312/AD5322 are dual 8-, 10- and 12-bit buffered voltage output DACs in a 10-lead µSOIC package that operate from a single +2.5 V to +5.5 V supply consuming 230 µA at 3 V. Their on-chip output amplifiers allow the outputs to swing rail-to-rail with a slew rate of 0.7 V/µs. The AD5302/ AD5312/AD5322 utilize a versatile 3-wire serial interface which operates at clock rates up to 30 MHz and is compatible with standard SPI™, QSPI™, MICROWIRE™ and DSP interface standards.
**Product Highlights**
Available in 10-lead MicroSOIC packages
Low power, single supply operation from 2.5 V to 5.5 V supply
Consumes 0.7mW at 3 V and 1.5 mW at 5 V
Rail-to-Rail output with a slew rate of 0.7 V/µs
Utilizes a versatile 3-wire serial interface with clock rates up to 30 MHz
Pin and Software Compatible with the AD5302 (8-Bit) and the AD5322 (12-bit)
### Features and Benefits
Two 10-Bit DACS in One Package
Micropower: 300 µA @ 5 V (including Reference Current)
Power-Down to 200 nA @ 5 V, 50nA @ 3 V
Guaranteed Monotonic by Design
Power-On-Reset to Zero Volts
Buffered/Unbuffered Reference Input Options
O-VREF Output Voltage
Low Power, SPI™, QSPI™, MICROWIRE™ and DSP-Compatible 3-Wire Serial Interface
Output Buffer Amplifiers w/ Rail-to-Rail Operation
Simultaneous Update of DAC Outputs via LDAC Pin (Active Low)
Temperature Range: -40°C to 105°C
Three Power-Down Functions
