AD524CD - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD524CD
Производитель

ADI
Чип воркер Часть №

CW2555200
Категория

Усилитель прибора
Упаковка

DIP-16
Описание

ANALOG DEVICES AD524CD Instrument Amplifier, 1, 50V, 5V/ s, 25MHz, 6V to 18V, DIP
даташит

Datasheet

Способ оплаты и доставка

AD524CD Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD524CD Усилитель прибора характеристики

Атрибут	Значение атрибута

Часть №	AD524CD
Производитель	ADI
Чип воркер Часть №	CW2555200
Категория	Усилитель прибора
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	15.0 V
Ток Питания	3.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Рассеяние Мощности	0.45 W
Коэффициент Ослабления Синфазного Сигнала	120 dB
Ширина Ленты	25 MHz
Скорость Нарастания	5.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	25 MHz
Входное Напряжение Смещения	50 µV
Входной Ток Смещения	15 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Полоса пропускания 3 дБ	1 MHz
Gain Bandwidth	1 MHz
Рассеиваемая Мощность (Макс)	450 mW
Минимальный диапазон CMRR	80 dB
Напряжение питания (Макс)	30V ~ 50V
Напряжение питания (мин)	6 V
	Развернуть все
Длина	21.34 mm
Ширина	7.87 mm
Высота	3.56 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17

AD524CD Описание продукта

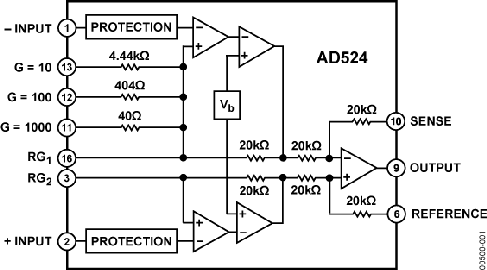

GENERAL DESCRIPTION
The AD524 is a precision monolithic instrumentation amplifier designed for data acquisition applications requiring high accuracy under worst-case operating conditions. An outstanding combination of high linearity, high common-mode rejection, low offset voltage drift, and low noise makes the AD524 suitable for use in many data acquisition systems.
FEATURES
Low noise: 0.3 μV p-p at 0.1 Hz to 10 Hz
Low nonlinearity: 0.003% (G = 1)
High CMRR: 120 dB (G = 1000)
Low offset voltage: 50 μV
Low offset voltage drift: 0.5 μV/°C
Gain bandwidth product: 25 MHz
Pin programmable gains of 1, 10, 100, 1000
Input protection, power-on/power-off
No external components required
Internally compensated
MIL-STD-883B and chips available
16-lead ceramic DIP and SOIC packages and 20-terminal leadless chip carrier available
Available in tape and reel in accordance with EIA-481A standard
Standard military drawing also available
