AD2S1205YSTZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD2S1205YSTZ
Производитель

ADI
Чип воркер Часть №

CW104252
Категория

Цифро-аналоговый преобразователь
Упаковка

LQFP-44
Описание

ANALOG DEVICES AD2S1205YSTZ Analogue to Digital Converter, 12Bit, Single, 4.75V, 5.25V, LQFP
даташит

Datasheet

Способ оплаты и доставка

AD2S1205YSTZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD2S1205YSTZ Цифро-аналоговый преобразователь характеристики

Атрибут	Значение атрибута

Часть №	AD2S1205YSTZ
Производитель	ADI
Чип воркер Часть №	CW104252
Категория	Цифро-аналоговый преобразователь
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	LQFP-44
Напряжение Питания (DC)	4.75V (min)
Ток Питания	20 mA
Количество Каналов	1 Channel
Количество Стежков	44 Position
Количество Битов	12 Bit
Рассеяние Мощности	50.0 mW
Частота Выборки	1.25 kHz
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
	Развернуть все
Длина	10 mm
Ширина	10 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99

AD2S1205YSTZ Описание продукта

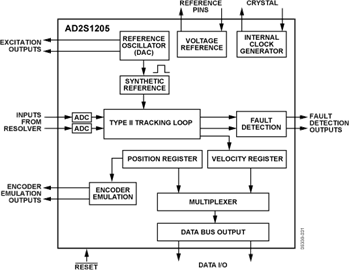

The AD2S1205YSTZ is a complete 12-bit resolution tracking Resolver-to-digital Converter that contains an on-board programmable sinusoidal oscillator providing sine wave excitation for resolvers. The converter accepts 3.15V p-p ±27% input signals on the sine and cosine inputs. A Type II tracking loop is employed to track the inputs and convert the input sine and cosine information into a digital representation of the input angle and velocity. The maximum tracking rate is a function of the external clock frequency. The performance of the AD2S105 is specified across a frequency range of 8.192MHz±25%, allowing a maximum tracking rate of 1250rps. The Type II tracking loop provides continuous output position data without conversion delay. It also provides noise immunity and tolerance of harmonic distortion on the reference and input signals.
Complete monolithic resolver-to-digital converter (RDC)
Parallel and serial 12-bit data ports
System fault detection
Absolute position and velocity outputs
Incremental encoder emulation
Programmable sinusoidal oscillator on board
Single-supply operation
Programmable excitation frequency
Triple format position data
