AD22100AR - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD22100AR
Производитель

ADI
Чип воркер Часть №

CW34963430
Категория

Датчик температуры
Упаковка

SOIC-8
Описание

Temp Sensor Analog(Voltage) Automotive 8Pin SOIC N Tube
даташит

Datasheet

Способ оплаты и доставка

AD22100AR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD22100AR Датчик температуры характеристики

Атрибут	Значение атрибута

Часть №	AD22100AR
Производитель	ADI
Чип воркер Часть №	CW34963430
Категория	Датчик температуры
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.00 V
Ток Питания	500 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 ℃
Напряжение питания	4V ~ 6.5V
Напряжение питания (Макс)	6.5 VDC
Напряжение питания (мин)	4 VDC
	Развернуть все
Высота	1.5 mm
Рабочая Температура	-50℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead

AD22100AR Описание продукта

GENERAL DESCRIPTION
The AD22100 is a monolithic temperature sensor with on-chip signal conditioning. It can be operated over the temperature range −50°C to +150°C, making it ideal for use in numerous HVAC, instrumentation, and automotive applications.
The signal conditioning eliminates the need for any trimming, buffering, or linearization circuitry, greatly simplifying the system design and reducing the overall system cost.

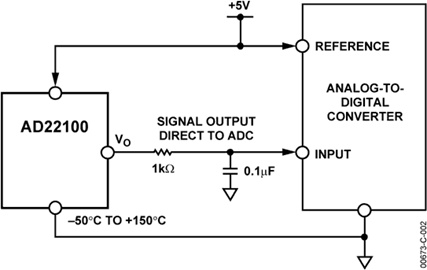

The output voltage is proportional to the temperature x the supply voltage (ratiometric). The output swings from 0.25 V at −50°C to +4.75 V at +150°C using a single +5.0 V supply.
FEATURES
200°C temperature span
Accuracy better than ±2% of full scale
Linearity better than ±1% of full scale
Temperature coefficient of 22.5 mV/°C
Output proportional to temperature × V+
Single-supply operation
Reverse voltage protection
Minimal self-heating
High level, low impedance output
APPLICATIONS
HVAC systems
System temperature compensation
Board level temperature sensing
Electronic thermostats
MARKETS
Industrial process control
Instrumentation
Automotive
