AD202JY - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD202JY
Производитель

ADI
Чип воркер Часть №

CW525365
Категория

Развязывающий усилитель
Упаковка

SIP-10
Описание

Amplifier; Isolation Amplifier; 15V + 10%; 2kHz; + 5V; 130dB; SIP; -40℃
даташит

Datasheet

Способ оплаты и доставка

AD202JY Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD202JY Развязывающий усилитель характеристики

Атрибут	Значение атрибута

Часть №	AD202JY
Производитель	ADI
Чип воркер Часть №	CW525365
Категория	Развязывающий усилитель
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	11 Pin
Корпус/Пакет	SIP-10
Напряжение Питания (DC)	15.0 V
Ток Питания	5 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	11 Position
Коэффициент Ослабления Синфазного Сигнала	130 dB
Ширина Ленты	2 kHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	2 kHz
Напряжение Изоляции	750 V
Входное Напряжение Смещения	15 mV
Входной Ток Смещения	30 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	2 kHz
Напряжение питания	13.5V ~ 16.5V
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	13.5 V
	Развернуть все
Длина	52.8 mm
Ширина	6.6 mm
Высота	15.9 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16

AD202JY Описание продукта

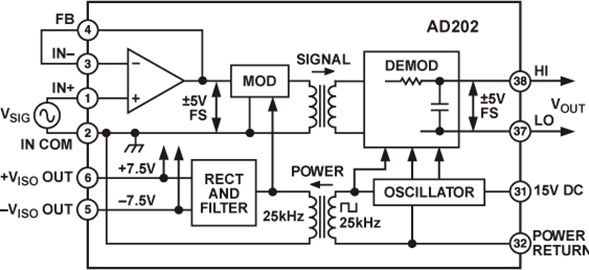

The AD202JY is a general purpose, 2-port, transformer-coupled Miniature Isolation Amplifier that may be used in a broad range of applications where input signals must be measured, processed and transmitted without a galvanic connection. It provides total galvanic isolation between the input and output stages of the isolation amplifier through the use of internal transformer-coupling. The functionally complete of this eliminate the need for an external, user-supplied DC-to-DC converter. This permits the designer to minimize the necessary circuit overhead and consequently reduce the overall design and component costs. The design emphasizes maximum flexibility and ease of use, including the availability of an uncommitted operational amplifier on the input stage. They feature a bipolar ±5V output range, an adjustable gain range of from 1V/V to 100V/V, ±0.025% maximum nonlinearity (K grade), 130dB of CMR.
Small size
High accuracy
Low power
Wide bandwidth
Excellent common-mode performance
Flexible input
Isolated power
