AD1938YSTZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD1938YSTZ
Производитель

ADI
Чип воркер Часть №

CW25910053
Категория

Кодек
Упаковка

LQFP-48
Описание

Audio Codec 4ADC / 8DAC 24Bit 48Pin LQFP
даташит

Datasheet

Способ оплаты и доставка

AD1938YSTZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD1938YSTZ Кодек характеристики

Атрибут	Значение атрибута

Часть №	AD1938YSTZ
Производитель	ADI
Чип воркер Часть №	CW25910053
Категория	Кодек
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	LQFP-48
Частота	192 kHz
Напряжение Питания (DC)	3.30 V
Количество Стежков	48 Position
Количество Битов	24 Bit
Рассеяние Мощности	429 mW
Частота Выборки	192 KSPS
Ток Покоя	56.0 mA
Разрешение (биты)	24.0 Bit
Количество АЦП	4 ADC
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	429 mW
Количество входных каналов	4 Channel
Количество выходных каналов	8 Channel
Количество ЦАПов	8 DAC
Напряжение питания	3V ~ 3.6V
	Развернуть все
Длина	7 mm
Ширина	7 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR

AD1938YSTZ Описание продукта

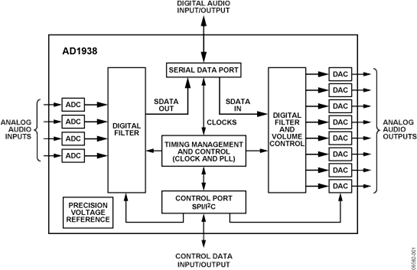

The AD1938YSTZ is a 24-bit high-performance Single-chip Codec provides four analog-to-digital converters (ADCs) with input and eight digital-to-analog converters (DACs) with single-ended output using the Analog Devices, Inc., patented multibit sigma-delta (Σ-Δ) architecture. An SPI port is included, allowing a microcontroller to adjust volume and many other parameters. The AD1938 operates from 3.3V digital and analog supplies. The AD1938 is designed for low EMI. This consideration is apparent in both the system and circuit design architectures. By using the on-board PLL to derive the master clock from the LR clock or from an external crystal, it eliminates the need for a separate high frequency master clock and can also be used with a suppressed bit clock. The DACs and ADCs are designed using the latest Analog Devices continuous time architectures to further minimize EMI. By using 3.3V supplies, power consumption is minimized, further reducing emissions.
PLL generated clock or direct master clock
Low EMI design
Differential ADC input
Single-ended DAC output
Log volume control with auto ramp function
SPI controllable for flexibility
Software-controllable clickless mute
Software power-down
