AD1937WBSTZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD1937WBSTZ
Производитель

ADI
Чип воркер Часть №

CW1933511
Категория

Кодек
Упаковка

LQFP-64
Описание

Audio Codec 4ADC / 8DAC 24Bit 64Pin LQFP
даташит

Datasheet

Способ оплаты и доставка

AD1937WBSTZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD1937WBSTZ Кодек характеристики

Атрибут	Значение атрибута

Часть №	AD1937WBSTZ
Производитель	ADI
Чип воркер Часть №	CW1933511
Категория	Кодек
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	LQFP-64
Количество Каналов	12 Channel
Количество Стежков	64 Position
Рассеяние Мощности	429 mW
Частота Выборки	192 KSPS
Разрешение (биты)	24.0 Bit
Количество АЦП	4 ADC
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	429 mW
Количество входных каналов	4 Channel
Количество выходных каналов	8 Channel
Количество ЦАПов	8 DAC
Напряжение питания	3V ~ 3.6V
	Развернуть все
Длина	10.2 mm
Ширина	10.2 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

AD1937WBSTZ Описание продукта

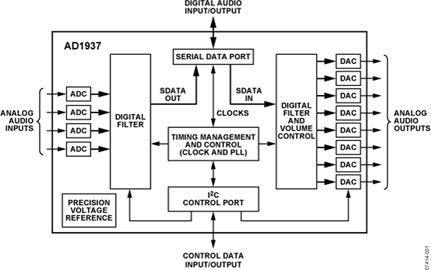

The AD1937WBSTZ is a 24-bit high-performance Single-chip Codec provides four analog-to-digital converters (ADCs) with differential input and eight digital-to-analog converters (DACs) with differential output, using the patented multibit sigma delta (Σ-Δ) architecture. An I²C® port is included, allowing a microcontroller to adjust volume and many other parameters. The AD1937 operates from 3.3V digital and analog supplies. It is designed for low EMI. This consideration is apparent in both the system and circuit design architectures. By using the on-board PLL to derive the master clock from the LR (frame) clock or from an external crystal, it eliminates the need for a separate high frequency master clock and can also be used with a suppressed bit clock. The DACs and ADCs are designed using the latest Analog Devices continuous time architecture to further minimize EMI. By using 3.3V supplies, power consumption is minimized and further reduces emissions.
PLL generated clock or direct master clock
Low EMI design
Differential ADC input
Differential DAC output
Log volume control with auto ramp function
I²C Controllable for flexibility
Software-controllable clickless mute
Software power-down
