AD1674BR - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD1674BR
Производитель

ADI
Чип воркер Часть №

CW37019593
Категория

Преобразователь AD
Упаковка

SOIC-28
Описание

ANALOG DEVICES AD1674BR Analog to Digital Converter, 12Bit, 100KSPS, Single, 11.4V, 16.5V, SOIC
даташит

Datasheet

Способ оплаты и доставка

AD1674BR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD1674BR Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	AD1674BR
Производитель	ADI
Чип воркер Часть №	CW37019593
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	11.4V (min)
Ток Питания	10.0 mA
Количество Каналов	1 Channel
Количество Битов	12 Bit
Рассеяние Мощности	575 mW
Частота Выборки	100 ksps
Потребляемая Мощность	385 mW
Разрешение (биты)	12.0 Bit
Входной Импеданс	10.0 kΩ
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	575 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	11.4 V
	Развернуть все
Длина	18.1 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

AD1674BR Описание продукта

Product Details

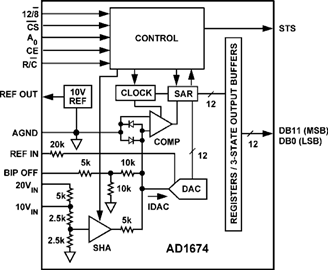

The AD1674 is a complete, multipurpose, 12-bit analog-to-digital converter, consisting of a user-transparent on-board sample-and-hold amplifier (SHA), 10 volt reference, clock and three-state output buffers for microprocessor interface.
The AD1674 is pin compatible with the industry standard AD574A and AD674A, but includes a sampling fuction while delivering a faster conversion rate. The on-chip SHA has a wide input bandwidth supporting 12-bit accuracy over the full Nyquist bandwidth of the converter.
The AD1674 is fully specified for ac parameters (such as S/(N+D) ratio, THD, and IMD) and dc parameters (offset, full-scale error, etc.). With both ac and dc specifications, the AD1674 is ideal for use in signal processing and traditional dc measurement applications.
The AD1674 design is implemented using Analog Devices" BiMOS II process allowing high performance bipolar analog circuitry to be combined on the same die with digital CMOS logic.
Five different temperature grades are available. The AD1674J and K grades are specified for operation over the 0°C to +70°C temperature range. The A and B grades are specified from -40°C to +85°C; the AD1674T grade is specified from -55°C to +125°C. The J and K grades are available in both 28-lead plastic DIP and SOIC. The A and B grade devices are available in 28-lead hermetically sealed ceramic DIP and 28-lead SOIC. The T grade is available in 28-lead hermetically sealed ceramic DIP.
### Features and Benefits
Complete Monolithic 12-Bit 10 µs Sampling ADC
On-Board Sample-and-Hold Amplifier
Industry Standard Pinout
8- and 16-Bit Microprocessor Interface
AC and DC Specified and Tested
Unipolar and Bipolar Inputs
±5 V, ±10 V, 0 V–10 V, 0 V–20 V Input Ranges
Commercial, Industrial and Military Temperature Range Grades
MIL-STD-883 and SMD Compliant Versions Available
