74HCT257N - NXP

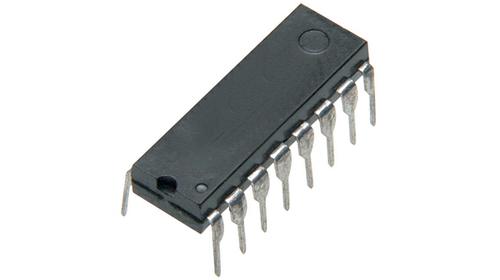

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

74HCT257N
Производитель

NXP
Чип воркер Часть №

CW151383358
Категория

Логический контроллер
Упаковка

DIP
Описание

NXP 74HCT257N Multiplexer, HCT Family, 2Input, 4 Output, 6mA, 4.5V to 5.5V, DIP-16
даташит

Datasheet

Способ оплаты и доставка

74HCT257N Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

74HCT257N Логический контроллер характеристики

Атрибут	Значение атрибута

Часть №	74HCT257N
Производитель	NXP
Чип воркер Часть №	CW151383358
Категория	Логический контроллер
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP
Напряжение Питания (DC)	4.50V (min)
Количество Выходных Интерфейсов	4 Output
Тип Контактов	DPST
Количество Стежков	16 Position
Количество Вентилей	4 Gate
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

74HCT257N Описание продукта

The 74HCT257N is a 2-input Quad Multiplexer with 3-state output. This high-speed Si-gate CMOS device is pin compatible with low-power Schottky TTL (LSTTL). It has four identical 2-input multiplexer with 3-state outputs, which select 4 bits of data from two sources and are controlled by a common data select input (S). The data inputs from source 0 (1I0 to 4I0) are selected when input S is low and the data inputs from source 1 (1I1 to 4I1) are selected when S is high. Data appears at the outputs (1Y to 4Y) in true (non-inverting) form from the selected inputs. It is the logic implementation of a 4-pole, 2-position switch, where the position of the switch is determined by the logic levels applied to S. The outputs are forced to a high-impedance OFF-state when OE\ is high.
Non-inverting data path
Complies with JEDEC standard No. 7A
