74HC1G14GW - NXP

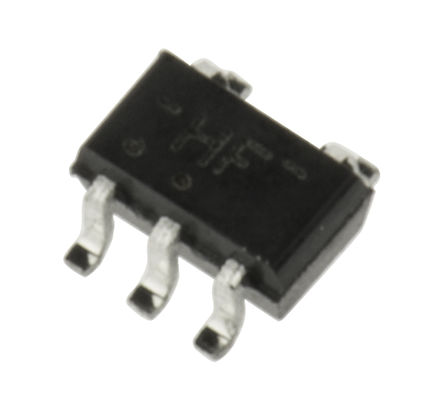

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

74HC1G14GW
Производитель

NXP
Чип воркер Часть №

CW116253503
Категория

Логический чип
Упаковка

SOT-353
Описание

NXP 74HC1G14GW Inverter, Schmitt Trigger, 74HC1G14, 1Input, 2.6mA, 2V to 6V, SOT-353-5
даташит

Datasheet

Способ оплаты и доставка

74HC1G14GW Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

74HC1G14GW Логический чип характеристики

Атрибут	Значение атрибута

Часть №	74HC1G14GW
Производитель	NXP
Чип воркер Часть №	CW116253503
Категория	Логический чип
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-353
Напряжение Питания (DC)	2.00V (min)
Выходной Ток	2.6 mA
Количество Стежков	5 Position
Количество Вентилей	1 Gate
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
	Развернуть все
Длина	2.25 mm
Ширина	1.35 mm
Высота	1 mm
Жизненный Цикл Продукта	Unknown
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

74HC1G14GW Описание продукта

The 74HC1G14GW is a inverting schmitt trigger in 5 pin TSSOP package. This high speed Si-gate CMOS device provides an inverting buffer function with schmitt trigger action. The 74HC1G14GW is capable of transforming slowly changing input signals into sharply defined and jitter free output signals. Typical application includes wave and pulse shapers, astable multivibrators and monostable multivibrators.
Supply voltage range from 2V to 6V
CMOS level input
Symmetrical output impedance
High noise immunity
Low power dissipation
Balanced propagation delays
Ambient temperature range from -40°C to 125°C

Развернуть все
