6N138M - Fairchild

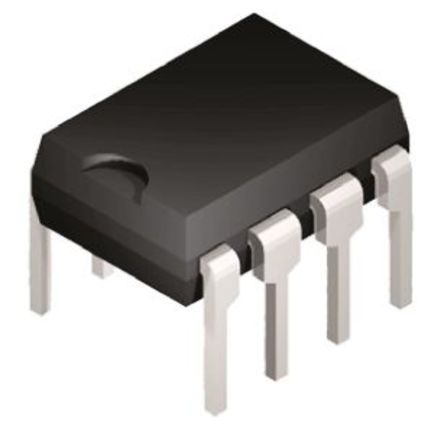

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

6N138M
Производитель

Fairchild
Чип воркер Часть №

CW20833021
Категория

Оптопара/ оптоизолятор
Упаковка

DIP-8
Описание

Optocoupler DC-IN 1CH Darlington With Base DC-OUT 8Pin PDIP White Tube
даташит

Datasheet

Способ оплаты и доставка

6N138M Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

6N138M Оптопара/ оптоизолятор характеристики

Атрибут	Значение атрибута

Часть №	6N138M
Производитель	Fairchild
Чип воркер Часть №	CW20833021
Категория	Оптопара/ оптоизолятор
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Количество Каналов	1 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.3 V
Рассеяние Мощности	0.1 W
Напряжение Изоляции	5000 Vrms
Прямой ток	20 mA
Выходное напряжение (Макс)	7 V
Входной ток (мин)	1 A
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.75 V
Прямой ток (макс)	20 mA
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
	Развернуть все
Высота	3.94 mm
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

6N138M Описание продукта

Description
The 6N138M/9M and HCPL2730M/31M optocouplers consist of an AlGaAs LED optically coupled to a high gain split darlington photodetector.
The split darlington configuration separating the input photodiode and the first stage gain from the output transistor permits lower output saturation voltage and higher speed operation than possible with conventional darlington phototransistor optocoupler. In the dual channel devices, HCPL2730M/HCPL2731M, an integrated emitter-base resistor provides superior stability over temperature.
Features
■ Low current – 0.5mA
■ Superior CTR-2000%
■ Superior CMR-10kV/µs
■ CTR guaranteed 0–70°C
■ U.L. recognized (File # E90700, Vol. 2)
■ VDE recognition (pending)
– Ordering option V, e.g., 6N138VM
■ Dual Channel – HCPL2730M, HCPL2731M (coming soon)
Applications
■ Digital logic ground isolation
■ Telephone ring detector
■ EIA-RS-232C line receiver
■ High common mode noise line receiver
■ µP bus isolation
■ Current loop receiver
