2N7002WT1G - ON Semiconductor

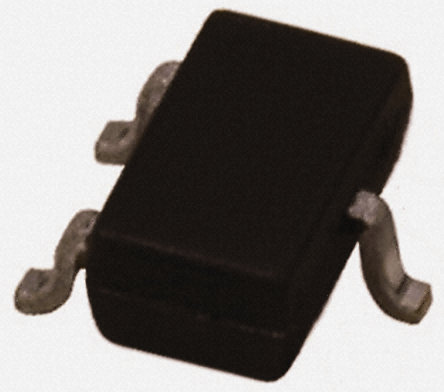

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

2N7002WT1G
Производитель

ON Semiconductor
Чип воркер Часть №

CW1150726
Категория

Труба MOS
Упаковка

SC-70-3
Описание

SC-70 N-CH 60V 0.31A
даташит

Datasheet

Способ оплаты и доставка

2N7002WT1G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

2N7002WT1G Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	2N7002WT1G
Производитель	ON Semiconductor
Чип воркер Часть №	CW1150726
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SC-70-3
Безгалогеновый Статус	Halogen Free
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	1.6 Ω
Полярность	N-Channel
Рассеяние Мощности	330 mW
Пороговое Напряжение	1 V
Напряжение Сток-исток (Vds)	60 V
Непрерывный Ток Стока (Ids)	340 mA
Время Нарастания	9 ns
Входная емкость (Ciss)	24.5pF @20V(Vds)
Максимальная входная мощность	280 mW
Время падения	29 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	280 mW
	Развернуть все
Длина	2.2 mm
Ширина	1.35 mm
Высота	0.9 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

2N7002WT1G Описание продукта

The 2N7002WT1G is a N-channel small signal Power MOSFET ideal for low power applications. It offers 60V drain source voltage and 310mA continuous drain current. It is suitable for low side load switch, level shift circuits, DC-to-DC converter, DSC and PDA applications.
Low RDS (ON)
Small footprint surface-mount package
Halogen-free
ESD Protected
-55 to 150°C Operating junction temperature range
