1N5420 - Microsemi

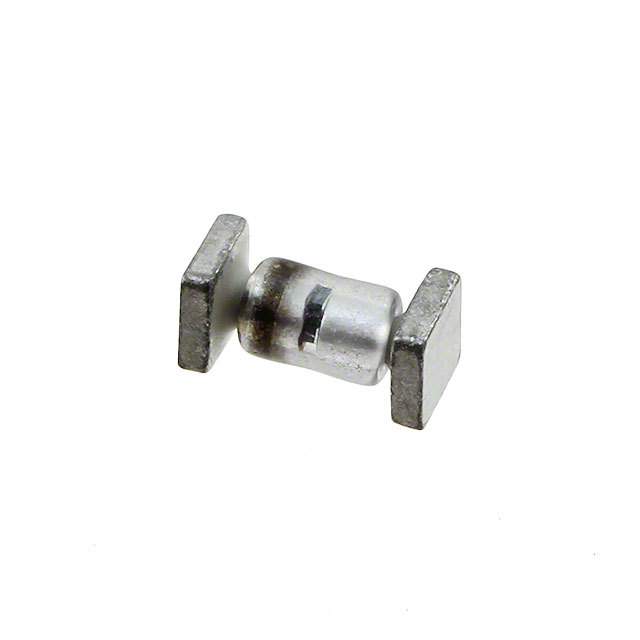

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

1N5420
Производитель

Microsemi
Чип воркер Часть №

CW56892621
Категория

Телевизионные диоды
Упаковка

SQ-MELF
Описание

Diode Switching 600V 3A 2Pin Case E
даташит

Datasheet

Способ оплаты и доставка

1N5420 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

1N5420 Телевизионные диоды характеристики

Атрибут	Значение атрибута

Часть №	1N5420
Производитель	Microsemi
Чип воркер Часть №	CW56892621
Категория	Телевизионные диоды
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	SQ-MELF
Напряжение в Прямом Направлении	1.5V @9A
Обратное время восстановления	400 ns
Максимальное прямое напряжение (Макс)	1.5V @9A
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-65 ℃
	Развернуть все
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус

1N5420 Описание продукта

DESCRIPTION
This “fast recovery” rectifier diode series is military qualified and is ideal for high-reliability applications where a failure cannot be tolerated. These industry-recognized 3.0 amp rated rectifiers for working peak reverse voltages from 50 to 600 volts are hermetically sealed with voidless-glass construction using an internal “Category 1” metallurgical bond. These devices are also available in surface mount MELF package configurations. Microsemi also offers numerous other rectifier products to meet higher and lower current ratings with various recovery time speed requirements including fast and ultrafast device types in both through-hole and surface mount packages.
FEATURES
• Popular JEDEC registered 1N5415 thru 1N5420 series.
• Voidless hermetically sealed glass package.
• Quadruple-layer passivation.
• Internal “Category 1” metallurgical bonds.
• Working Peak Reverse Voltage 50 to 600 volts.
• JAN, JANTX, JANTXV and JANS qualifications available per MIL-PRF-19500/411.
• RoHS compliant versions available (commercial grade only).
APPLICATIONS / BENEFITS
• Fast recovery 3 amp 50 to 600 volt rectifiers.
• Military and other high-reliability applications.
• General rectifier applications including bridges, half-bridges, catch diodes, etc.
• High forward surge current capability.
• Extremely robust construction.
• Low thermal resistance.
• Controlled avalanche with peak reverse power capability.
• Inherently radiation hard as described in Microsemi “MicroNote 050”.<
