1N4748A - ON Semiconductor

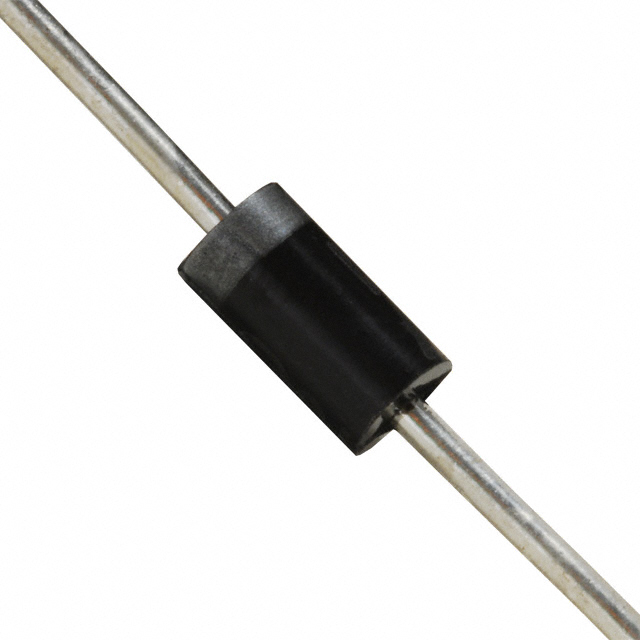

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

1N4748A
Производитель

ON Semiconductor
Чип воркер Часть №

CW7478767
Категория

Зинеровский диод
Упаковка

DO-41
Описание

Diode Zener Single 22V 5% 1W 2Pin DO-41 Box
даташит

Datasheet

Способ оплаты и доставка

1N4748A Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

1N4748A Зинеровский диод характеристики

Атрибут	Значение атрибута

Часть №	1N4748A
Производитель	ON Semiconductor
Чип воркер Часть №	CW7478767
Категория	Зинеровский диод
даташит	Datasheet
Количество Выводов	2 Pin
Корпус/Пакет	DO-41
Допустимое Отклонение Ёмкости	±5 %
Количество Стежков	2 Position
Рассеяние Мощности	1 W
Испытательный ток	11.5 mA
Напряжение Зенера	22 V
Максимальное прямое напряжение (Макс)	1.2 V
Максимальная входная мощность	1 W
Рабочая температура (Макс)	200 ℃
Рабочая температура (мин)	-65 ℃
	Развернуть все
Рабочая Температура	-65℃ ~ 200℃
Жизненный Цикл Продукта	Unknown
Упаковка	Bag
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free

1N4748A Описание продукта

This is a complete series of 1 Watt Zener diode with limits and excellent operating characteristics that reflect the superior capabilities of silicon-oxide passivated junctions. All this in an axial-lead hermetically sealed glass package that offers protection in all common environmental conditions.
Features
---
|
Zener Voltage Range - 3.3 V to 91 V
ESD Rating of Class 3 (>16 KV) per Human Body Model
DO-41 (DO-204AL) Package
Double Slug Type Construction
Metallurgical Bonded Construction
Oxide Passivated Die
Mechanical Characteristics:
CASE: Double slug type, hermetically sealed glass
FINISH: All external surfaces are corrosion resistant and leads are readily solderable
MAXIMUM LEAD TEMPERATURE FOR SOLDERING PURPOSES: 230°C, 1/16" from the case for 10 seconds
POLARITY: Cathode indicated by polarity band
MOUNTING POSITION: Any
